Sistema de medición sin contacto RF096-32/42-100

de diámetrogeométricopor láser

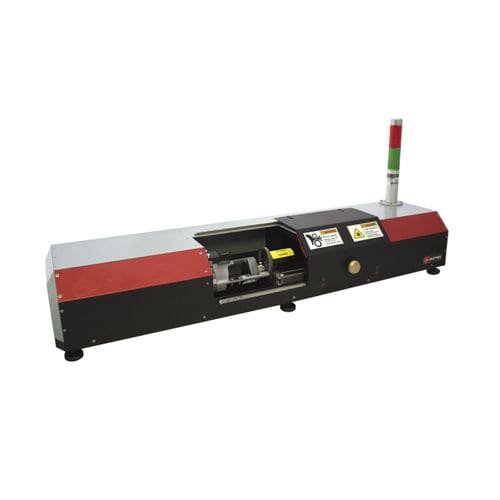

La máquina está diseñada para el escaneado sin contacto y la medición de parámetros geométricos del diámetro interior de tuberías, casquillos, orificios, tubos, etc. Aplicación de la máquina: producción a gran escala. El funcionamiento de la máquina se basa en el principio de escaneado láser de la superficie interior del tubo giratorio mediante un sensor de punto láser de triangulación. El tubo controlado se instala en el bloque en V. A la orden del operador, un sensor láser se mueve en la zona de control de la tubería, y el bloque en V es impulsado a girar. Durante la rotación, un sensor láser mide la distancia a la superficie del anillo en sincronización con el ángulo de rotación determinado por el codificador. Una vez completada una vuelta de la tubería, un sensor láser se desplaza a la siguiente posición de control y se repite el proceso de medición. El número de secciones de control de diámetro a lo largo de la tubería lo define el software. Las coordenadas radiales de la superficie del tubo se transmiten al ordenador para calcular los parámetros geométricos necesarios (diámetro interior, ovalidad, redondez, etc.). Características principales: - Rango de medición del diámetro interior 32...42 mm - Precisión de medición ±5 um - Tiempo de inspección ( cinco secciones) 13 s
