Sistema de medición de diámetro

por láserde tubos

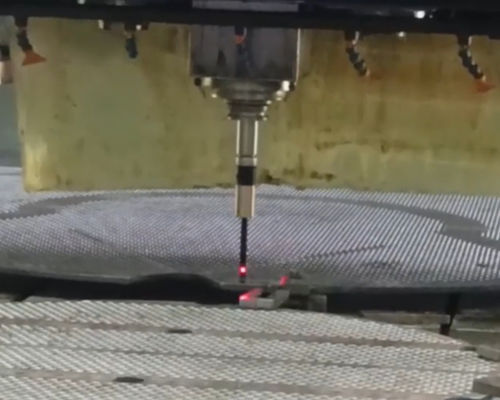

El funcionamiento del sistema se basa en el principio de exploración de la superficie interior de los orificios con un sensor láser de triangulación giratorio. Componentes principales del sistema - Sonda(s) de triangulación láser Serie RF609-Wi-Fi; - Tableta industrial con software. La inspección de agujeros se realiza del siguiente modo: - La sonda de triangulación láser se instala en el husillo de la máquina CNC. - El archivo CAD de la hoja de tubo controlada se carga en el programa de la tableta. - El operario introduce la velocidad de rotación del husillo, la velocidad de avance de la sonda y la secuencia de medición de los orificios de la chapa tubular en el programa de la máquina y en el programa del sistema. - La tableta pasa al modo de recepción de datos y se inicia el programa de escaneado en la máquina. Durante el proceso de medición, la máquina introduce secuencialmente, de acuerdo con el algoritmo seleccionado, una sonda láser giratoria en el orificio controlado. La sonda láser transmite los datos de medición a la tableta, y el software de la tableta calcula los parámetros geométricos de cada orificio y los muestra en un código gráfico de colores. Tras completar las mediciones, el operador genera un informe.
