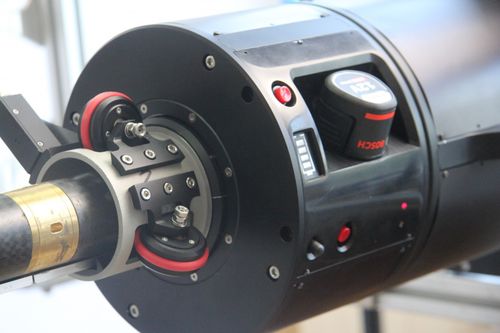

Sistema de medición de diámetro RF096-440/1440-2000 Series

geométricoópticopor láser

Máquina de inspección de superficies interiores de objetos grandes La superficie interior de los objetos grandes está sujeta a desgaste durante el funcionamiento. Para evitar accidentes, es necesario controlar periódicamente el grado de desgaste. Hasta ahora, este tipo de control se lleva a cabo con instrumentos de medición manuales, pero estas mediciones requieren mucho tiempo, no son tecnológicamente avanzadas y no proporcionan la cantidad necesaria de información fiable. Se ha diseñado un sistema láser automatizado para la obtención de un modelo 3D completo de la superficie interior de grandes objetos y el cálculo del desgaste con alta resolución y precisión. rango de medición del diámetro interior, mm: 440...1440 Error de medición del diámetro interior, mm: ±0,5 Resolución de exploración, puntos/vuelta: 2008 Error de desplazamiento lineal, mm: ±0,1 Frecuencia máxima de muestreo, Hz:9400
