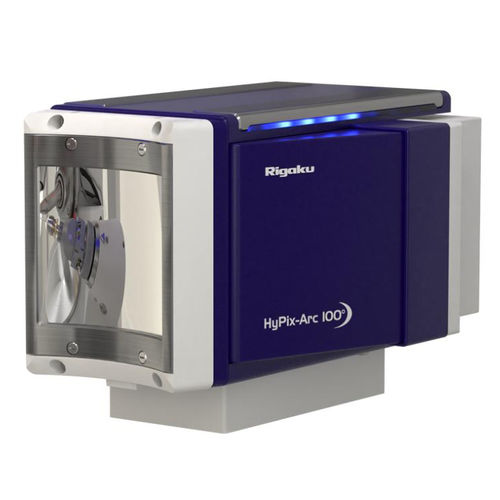

Detector de posición HyPix-Arc 100°

de rayos Xde fotonesde arco

El HyPix-Arc 100° es un detector de rayos X de recuento híbrido de fotones (HPC) curvado para aplicaciones de difracción de monocristales. El HyPix-Arc 100° ofrece un ángulo de captura 17° mayor en comparación con el detector plano HyPix 6000. Recoge más datos en una sola exposición con menos distorsión del perfil de reflexión: El HyPix-Arc 100° ofrece una cobertura angular de 100 grados de borde a borde. Esto es más que suficiente para recoger datos completos de difracción de un solo cristal, según las directrices de la IUCr, incluso para la longitud de onda de rayos X Cu Kα desde una sola posición theta. Los datos de ángulos altos y bajos se miden al mismo tiempo, bajo las mismas condiciones para un mejor escalado, datos más rápidos y tiempo de dosis reducido. Un detector curvo minimiza la distorsión de los picos asegurando que, incluso en distancias cortas entre el cristal y el detector, los haces difractados están más cerca de la perpendicularidad de lo que es posible con una geometría plana. Como todos los detectores HPC, el HyPix-Arc 100° ofrece un recuento directo de fotones de rayos X para cada fotón, una función de dispersión de puntos de un solo píxel, sin ruido de lectura ni ruido oscuro. El tamaño de los píxeles de 100 micras permite una mejor resolución de las reflexiones para las celdas unitarias largas, además de mejorar el análisis del perfil de reflexión. El HyPix-Arc 100° tiene una alta frecuencia de cuadros de 100 Hz, así como un modo de Tiempo Muerto Cero que proporciona lo último en la recogida de datos sin errores de obturación. La ventaja de la detección directa que presenta el HyPix-Arc 100° es que no se necesita un centelleador, y el tamaño del píxel determina la función de dispersión de puntos en lugar del blooming que se produce en los detectores con centelleador. Esto significa que las reflexiones son más nítidas y se resuelven más fácilmente.
