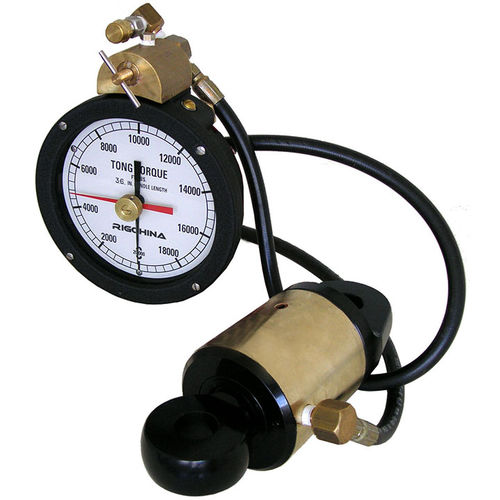

Sistema de torsiómetro de pinza CMG-101

TORSIÓMETROS DE PINZA Y SISTEMAS DE FUERZA DE ARRASTRE CON CABLE Los sistemas de torsiómetro de pinza indican con precisión el torque aplicado a las tuberías de los campos de petróleo durante las operaciones de atornillado y desatornillado, reduciendo así el torque insuficiente y excesivo que puede provocar falla en las tuberías. Cada sistema está formado por una celda de carga hidráulica (de tensión o de compresión), una manguera, un manómetro de 6 pulgadas impregnado en aceite con amortiguador y galón de aceite sintético de Rigchina Group Company. Los dos tipos principales de Sistemas de Pinza de Torque son: Sistemas de fuerza de arrastre con cable de pinza Indica el torque de atornillado o desatornillado (en libras de fuerza de arrastre con cable) para juntas de herramientas, lastrabarrenas y componentes de la sarta de perforación. Este tipo de sistema se usa en aplicaciones donde se usa más de un grupo de pinzas con manijas de distintos largos. Un manómetro de 6 pulgadas impregnado en aceite lee directamente en libras de fuerza de arrastre con cable que trabaja juntamente con una celda de carga conectada directamente a la manija de la pinza. A medida que se atornilla cada junta, la fuerza de arrastre con cable se convierte en una señal de presión hidráulica dentro del cilindro, que es enviada al manómetro a través de una manguera de caucho; el manómetro muestra en el visor esta señal en libras de fuerza de arrastre con cable. Para determinar el torque efectivamente aplicado se debe multiplicar la lectura del manómetro por la longitud de la manija de la pinza en pies.
