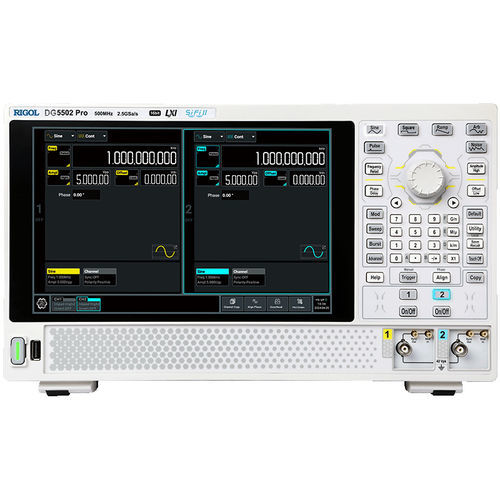

Generador de formas de onda arbitrarias DG5000 Pro Series

de funcionesde patternde doble canal

El DG5000 Pro Function/Arbitrary Waveform Generator es la nueva generación de generadores de forma de onda aislada de RIGOL. Basado en la plataforma tecnológica Si-Fi II, alcanza una frecuencia de muestreo máxima de 2,5 GSa/s, una frecuencia de salida de 500 MHz y una resolución vertical de 16 bits, junto con varias actualizaciones de nuevas funciones para satisfacer las necesidades de diversos sectores y escenarios de aplicación. Aislamiento de tierra de doble canal Elimina las interferencias y el ruido causados por los bucles de masa, mejorando la estabilidad de la salida y protegiendo los componentes y circuitos sensibles a las diferencias de potencial. Alto muestreo, baja distorsión Con una frecuencia de muestreo de 2,5 GSa/s y una frecuencia de salida máxima de 500 MHz, el DG5000 Pro proporciona una garantía de estabilidad para sus salidas de forma de onda. La serie DG5000 Pro admite una onda cuadrada de 170 MHz, con un tiempo de subida tan rápido como 0,8 ns (típico). La serie DG5000 Pro admite frecuencias de onda cuadrada de hasta 170 MHz, con un tiempo de subida mínimo mejorado hasta 0,8 ns (típico). El rendimiento no se ve comprometido, ofreciendo configuraciones de gama alta incluso en el nivel básico. Señal de Alta Fidelidad con Bajo Jitter Utilizando la tecnología de señal de alta fidelidad Si-Fi II de RIGOL, el jitter se reduce a tan sólo 200 ps. La salida punto por punto garantiza formas de onda estables y sin fluctuaciones. Salida de patrón personalizado Al proporcionar una gama de señales de secuencias binarias pseudoaleatorias de PRBS2 a PRBS32, junto con la funcionalidad de salida de patrones personalizados a velocidades de transmisión de hasta 300M, ofrece a los ingenieros asistencia directa para verificar el rendimiento de los receptores de interfaz de E/S digitales.
