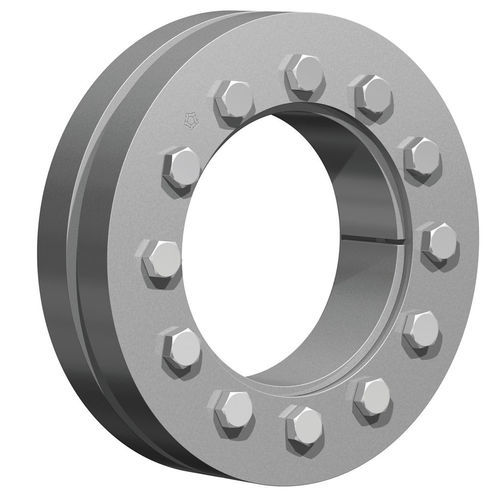

Acoplamiento juego de dispositivos de sujeción RfN 4071

de discospara eje de transmisióncon brida

Anillo interior ranurado: bajas pérdidas y presión en el cubo. Ampliación de la serie RINGFEDER® RfN 4061 desde un diámetro interior de 220 mm hasta los diámetros más grandes. Solución rentable con gran capacidad en la mayor gama posible de aplicaciones. La fuerza de precarga puede ajustarse en función de la aplicación. Características del producto Los discos de contracción son el método moderno para crear un ajuste mecánico por contracción. El disco de contracción consta de uno o dos anillos de empuje con orificios cónicos y un anillo interior cónico de acoplamiento. Al apretar los tornillos de bloqueo, los anillos de empuje se juntan, comprimiendo el anillo interior y ejerciendo presión sobre el exterior del cubo, fijándolo al eje. Al estar colocado alrededor del cubo, sólo hay una interfaz que transmite las cargas, lo que confiere al método de los discos de contracción claras ventajas, como la posibilidad de realizar conexiones muy concéntricas y bien equilibradas, adecuadas para aplicaciones de alta velocidad. Los ajustes por contracción tradicionales requieren cálculos complicados, tolerancias de mecanizado estrechas y acabados superficiales finos, además de un esfuerzo considerable para su montaje y desmontaje. La conexión por disco retráctil no presenta ninguna de estas desventajas y es mejor que cualquiera de los otros métodos de conexión habituales en lo que respecta a la resistencia a la fatiga bajo tensiones de torsión alternas. Gama ilimitada de aplicaciones - Las conexiones de disco retráctil RINGFEDER® son adecuadas para fijar todo tipo de cubos a ejes. Sustituyen a las tradicionales conexiones por contracción, chavetas y conexiones poligonales, ejes estriados, etc.
