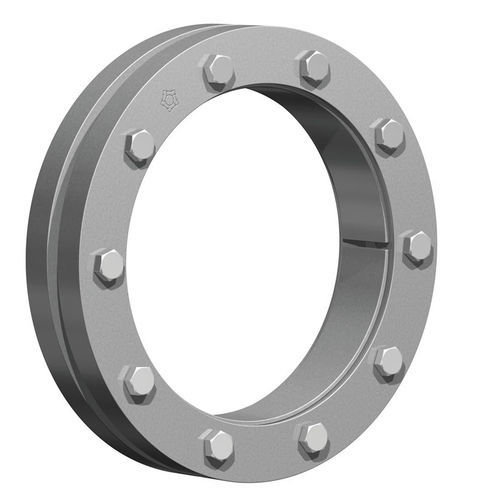

Acoplamiento juego de dispositivos de sujeción RfN 4073

con brida

Serie mini con bajo momento de inercia, especialmente para cierres mecánicos y engranajes pequeños. Su estructura especialmente ligera hace que la serie RINGFEDER® RfN 4073 sea ideal para aplicaciones con requisitos reducidos de valores de transferencia y/o cargas dinámicas muy bajas o nulas. La fuerza de precarga puede ajustarse en función de las necesidades de cada aplicación. Características del producto Los discos de contracción son el método moderno para crear un ajuste mecánico por contracción. El disco de contracción consta de uno o dos anillos de empuje con orificios cónicos y un anillo interior cónico de acoplamiento. Al apretar los tornillos de bloqueo, los anillos de empuje se juntan, comprimiendo el anillo interior y ejerciendo presión sobre el exterior del cubo, fijándolo al eje. Al estar colocado alrededor del cubo, sólo hay una interfaz que transmite las cargas, lo que confiere al método de los discos de contracción claras ventajas, como la posibilidad de realizar conexiones muy concéntricas y bien equilibradas, adecuadas para aplicaciones de alta velocidad. Los ajustes por contracción tradicionales requieren cálculos complicados, tolerancias de mecanizado estrechas y acabados superficiales finos, además de un esfuerzo considerable para su montaje y desmontaje. La conexión por disco retráctil no presenta ninguna de estas desventajas y es mejor que cualquiera de los otros métodos de conexión habituales en lo que respecta a la resistencia a la fatiga bajo tensiones de torsión alternas. Gama ilimitada de aplicaciones - Las conexiones de disco retráctil RINGFEDER® son adecuadas para fijar todo tipo de cubos a ejes. Sustituyen a los tradicionales ajustes por contracción, chavetas y conexiones poligonales, ejes estriados, etc. S
