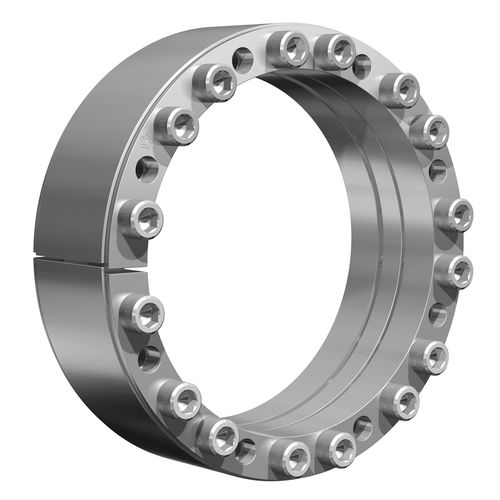

Acoplamiento dispositivo de bloqueo RfN 7515

de engranajepara transmisión marinapara eje de transmisión

Especialmente diseñado para la transmisión del momento de flexión, el conjunto de cierre de 3 piezas reduce las tensiones en el propio conjunto de cierre. Disponible en tamaños de 60 a 640 mm. Características del producto Conjunto de bloqueo de precisión para la transmisión de pares, fuerzas axiales y optimizado especialmente para la transmisión de momentos de flexión, con requisitos especiales para la marcha real de las piezas sujetas. Características especiales - A través de los conos largos y planos un Conjunto de Bloqueo RfN 7515 puede transmitir pares y fuerzas axiales y cargas de flexión. Durante el montaje se produce un ligero movimiento axial del conjunto de bloqueo y el cubo. Momento de flexión y cargas radiales - se pueden transmitir cargas combinadas (póngase en contacto con nuestro departamento técnico para obtener ayuda). Excelente capacidad de centrado - con un diseño relativamente ancho. Ejemplos de aplicación: tambores de correa ruedas dentadas Montaje del conjunto de bloqueo Los valores de T, Fax, pW y pN se aplican a los conjuntos de bloqueo instalados en estado aceitado. Acabados superficiales Para ejes y taladros de cubo Ra ≤ 1,6 μm Tolerancias Recomendamos las siguientes tolerancias de montaje Eje: h8; Cubo: H8
