Acoplamiento dispositivo de bloqueo RfN 7015.0
para transmisión marinade ejepara transportador

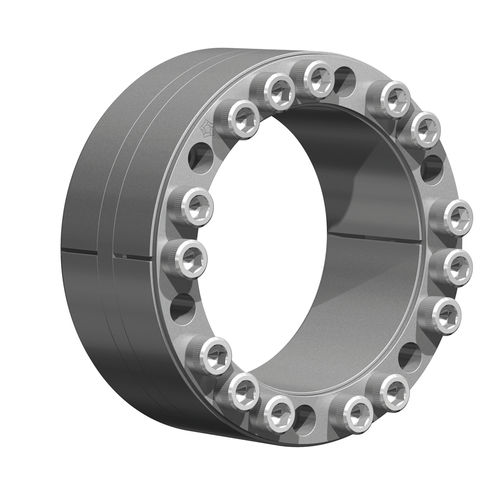

Acoplamiento dispositivo de bloqueo - RfN 7015.0   - RINGFEDER POWER TRANSMISSION GMBH - para transmisión marina / de eje / para transportador
Acoplamiento dispositivo de bloqueo - RfN 7015.0   - RINGFEDER POWER TRANSMISSION GMBH - para transmisión marina / de eje / para transportador
Acoplamiento dispositivo de bloqueo - RfN 7015.0   - RINGFEDER POWER TRANSMISSION GMBH - para transmisión marina / de eje / para transportador - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
dispositivo de bloqueo
Uso previsto
para transmisión marina, de eje
Estructura
ancho, en 3 partes
Otras características
con medida de par
Tipo de fijación
con brida
Par

Máx.: 2.184.768 Nm
(1.611.402,1818 ft.lb)

Mín.: 11.297 Nm
(8.332,2396 ft.lb)

Descripción

Para un centrado excelente y una alta transmisión de par, este dispositivo cónico doble refleja lo mejor de la experiencia en ingeniería de RINGFEDER®. Este estilo está disponible en dos tipos, 7015.0 para aplicaciones generales de ingeniería y 7015.1 para aplicaciones de poleas transportadoras. Disponible en tamaños de 100 a 600 mm. Características del producto Explicación de la tabla Un momento flector, creado por fuerzas radiales, resulta en una carga adicional para el Conjunto de Bloqueo, el eje y el cubo. Esta carga crea una presión adicional, actúa en rotación y tiene que superponerse con la presión resultante del Conjunto de Bloqueo. Para que la conexión sea viable, debe mantenerse una presión superficial mínima en las zonas de contacto entre el conjunto de cierre, el eje y el cubo, en cuanto el eje y el cubo tengan que soportar las presiones máximas. Además, los valores de par (T) indicados se han reducido debido a los momentos de flexión adicionales. Para conseguir menores tensiones en los conjuntos de bloqueo, también se han reducido los pares de apriete de los tornillos (TA).

---
