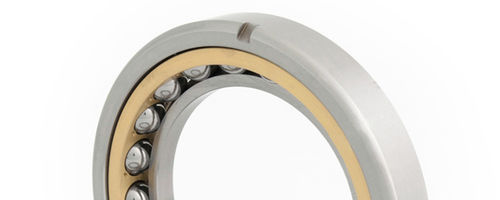

Rodamiento de bolas

radialaxialde contacto oblicuo

Los rodamientos de bolas de cuatro puntos de contacto son rodamientos de bolas de contacto angular de una hilera con pistas de rodadura diseñadas para soportar cargas axiales que actúan en ambas direcciones. Al mismo tiempo, pueden soportar parcialmente cargas radiales hasta un valor proporcional de la carga axial. Este tipo de rodamiento requiere menos espacio en dirección axial que los rodamientos de dos hileras. Normalmente, los rodamientos de una hilera de bolas de cuatro puntos de contacto que soportan cargas axiales en ambas direcciones se montan junto con otro rodamiento radial puro. En este caso, los rodamientos a bolas de cuatro puntos de contacto se montan con juego radial en el alojamiento y actúan como rodamientos axiales puros. Tipo Q Anillo exterior de dos piezas partido circunferencialmente Anillo interior de una pieza Jaula de una pieza de latón mecanizado guiada sobre el anillo interior (MB) Soporta principalmente cargas axiales Dos ranuras de fijación (N2) Tipo QJ Anillo exterior de una pieza Anillo interior de dos piezas partido circunferencialmente Jaula de latón mecanizado de una pieza guiada en el anillo exterior (MA) Soporta principalmente cargas axiales Dos ranuras de fijación (N2)
