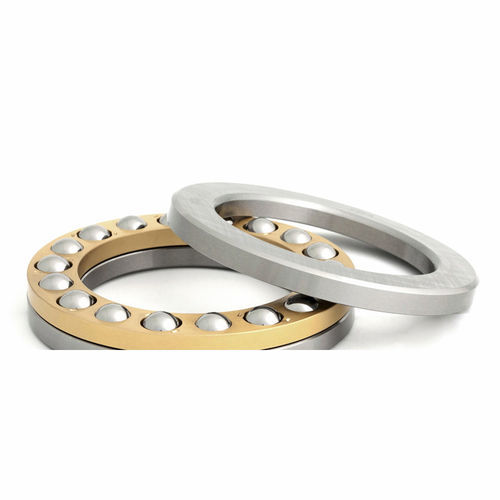

Los rodamientos axiales de bolas de simple efecto se componen de una arandela de eje, una arandela de alojamiento y una jaula de bolas. Las series 511, 512, 513 y 514, con arandelas de alojamiento planas, sólo pueden soportar fuerzas axiales en una dirección y no pueden soportar ninguna carga radial ni desalineación. Las series 532 y 533 pueden soportar fuerzas axiales en una dirección, pero, al tener arandelas de alojamiento esféricas y emparejadas con arandelas de asiento U2 y U3, pueden compensar desalineaciones del eje.
Tipo 51M
Arandela plana de alojamiento
Diseño separable
Jaula de latón mecanizado de una pieza (M) guiada sobre bolas
Soporta cargas axiales unidireccionales
Variante 53M+U
Arandela de alojamiento esférica
Diseño separable
Jaula de latón mecanizado de una pieza (M) guiada sobre bolas
Soporta cargas axiales unidireccionales
La arandela de alojamiento esférica está montada sobre una arandela de asiento esférica de fijación para adaptarse a la desalineación del eje
---
