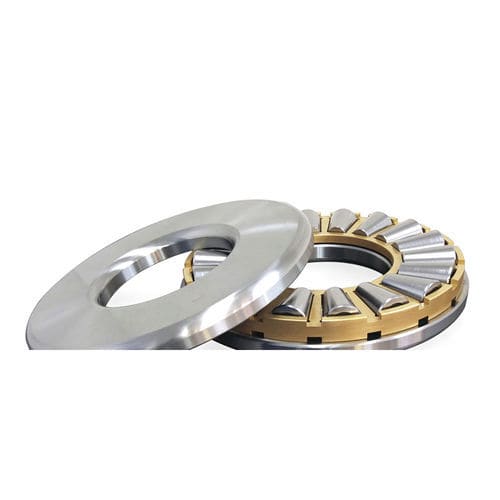

Los rodamientos axiales de rodillos cónicos de simple efecto se presentan en varios diseños. La primera configuración presenta una arandela de eje con pista de rodadura cónica, una jaula de latón mecanizado de dos piezas, una hilera de rodillos cónicos y una arandela plana de alojamiento. Pueden absorber fuerzas axiales en una sola dirección y pueden aceptar una pequeña excentricidad entre el eje y el alojamiento sin comprometer su rendimiento. El segundo diseño tiene dos arandelas cónicas idénticas y una jaula de latón mecanizado de dos piezas. Esta configuración se recomienda para soportar cargas axiales muy pesadas que actúen en una sola dirección. A petición, para aumentar la capacidad de carga, se puede suministrar un diseño sin jaula. Por último, los rodamientos TKSD son rodamientos axiales de rodillos cónicos para mecanismos de atornillado, donde hay cargas axiales extremadamente pesadas en una dirección. Para maximizar la capacidad de carga, este tipo de rodamiento suele suministrarse sin jaula. Además, deben permitir el movimiento angular del husillo respecto al soporte, sin afectar negativamente a la vida útil del rodamiento. El movimiento angular puede acomodarse mediante una arandela esférica (arandela del eje o de la carcasa). RKB puede suministrar las placas de presión adecuadas.
Tipo TK1
Soporta cargas axiales unidireccionales
Pista de rodadura cónica en la arandela del eje y plana en la arandela de la carcasa
Jaula guiada en ambas arandelas
Perfil de rodillo optimizado
Tipo TKSD1
Ejecución completa (sin jaula), concebida para cargas axiales extremadamente elevadas
Ejecución especial para mecanismo de atornillado
Superficie exterior de la arandela esférica convexa (adecuada para husillos cóncavos)
Diseñado para acomodar el ángulo de desalineación en la superficie esférica
---
