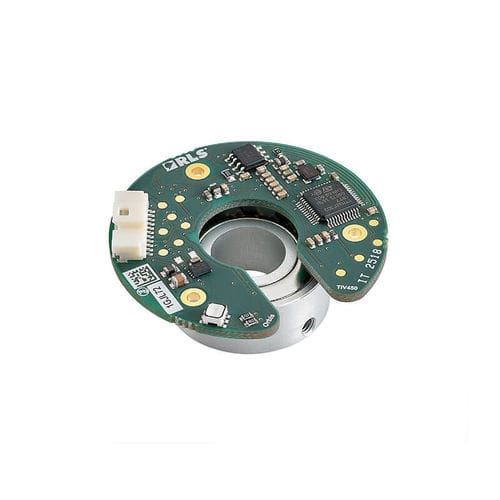

Módulo de codificador rotativo Orbis™

Orbis™ es un encóder rotatorio absoluto de orificio pasante adecuado para aplicaciones en las que no se puede montar un encóder OnAxis típico en el extremo del eje giratorio debido a limitaciones de espacio. El principio de medición de orificio pasante de Orbis™ permite la personalización, con varios tamaños de placa e imán para adaptarse a su aplicación. Características Opción de contador multivuelta LED de estado Ventajas Encóder absoluto real El diseño de orificios pasantes permite su montaje en cualquier punto del eje Autocalibración opcional tras el montaje Amplias tolerancias de instalación Autodiagnóstico integrado Resistencia a productos químicos Datos del producto Sistema Tipo de lectura Axial Precisión ±0.25° Precisión deriva térmica ±0.003°/°C Repetibilidad ±2 LSB (recuentos, unidireccional) Histéresis digital ±2 LSB (recuentos) Eléctrico Tensión de alimentación 4.5 V a 5,5 V (en el conector) Consumo de corriente Típ. 65 mA (sin carga de salida) Mecánica Material del actuador Aluminio anodizado Material del imán Neodimio con capa protectora de Ni-Cu-Ni Masa Cabeza lectora 5.3 g Entorno Campo magnético externo Máximo ±3 mT (CC o CA) en la parte superior de la cabeza lectora Humedad 0 a 70 % sin condensación
