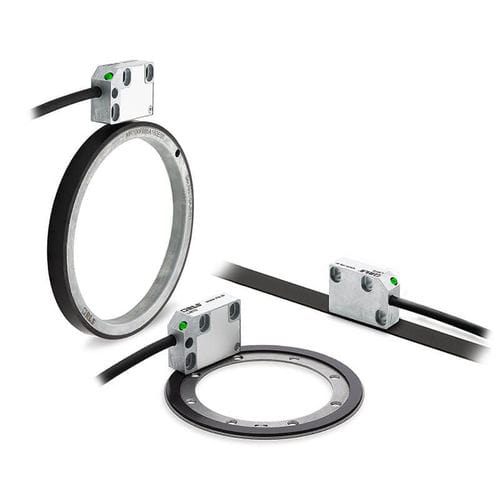

Encoder rotativo incremental LM10 series

magnéticosin contactocerrado

El LM10 es un encóder magnético de alta velocidad sin contacto diseñado para la detección de movimiento lineal o giratorio en entornos difíciles. El LM10 incorpora una cabeza lectora sellada compacta que se desplaza hasta 1,0 mm de la escala o anillo magnético autoadhesivo. Características Marca de referencia adhesiva Referencia codificada por distancia y marca de referencia periódica opcionales Longitudes de eje de hasta 100 m Opciones de salida analógica y digital incremental estándar del sector Ventajas Resoluciones seleccionables por el cliente Funcionamiento a alta velocidad Alta fiabilidad gracias a la probada tecnología de detección sin contacto LED de configuración integrado Datos del producto Grado de precisión para escalas MS ±10 µm (disponible sólo para longitudes de hasta 20 m), ±20 µm, ±40 µm Repetibilidad < 1 μm a 25°C Histéresis < 3 μm (a 0,3 mm de altura de montaje) Longitud del polo 2 mm Longitud máxima para escala MS 100 m Mecánica Masa Escala magnética (1 m) 60 g, Lámina de recubrimiento (1 m) 3,5 g, Cabeza lectora (1 m de cable, sin conector) 57 g, Cable (1 m) 34 g Medio ambiente Emisión EMC IEC 61000-6-4 Inmunidad CEM IEC 61000-6-2
