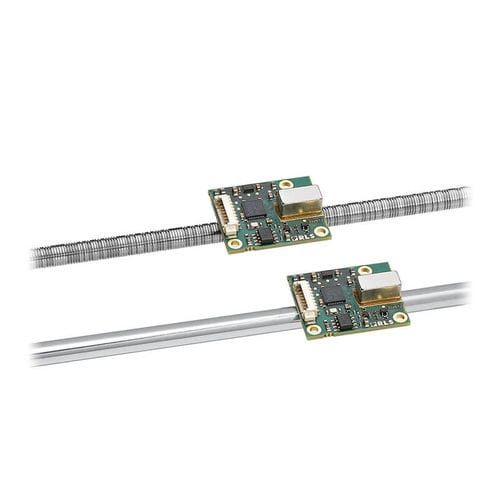

Encoder lineal absoluto LinACE™

magnéticomecánicosin contacto

LinACE™ flat-board es un sistema de encóder magnético lineal absoluto a nivel de placa diseñado para aplicaciones de control de movimiento como elemento de bucle de control de posición y velocidad. La longitud de la cabeza lectora de solo 30 mm y el bajo peso del sistema de encóder lo hacen adecuado para aplicaciones con espacio limitado. LinACE™ flat-board proporciona mediciones precisas con excelente resolución y repetibilidad. Los encoders están disponibles en versiones de salida serie asíncrona sobre RS422, SSI y BiSS C y ofrecen una gama de resoluciones seleccionables de 10 μm a 0,5 μm con velocidades de hasta 5 m/s. La posición del encóder se mantiene aunque el eje gire durante el movimiento de avance y retroceso. Ventajas Autocontrol integrado Excelente resistencia a los campos magnéticos parásitos Estable en todo el rango de temperaturas Adecuado para lazos de control muy dinámicos Tecnología sin contacto para una mayor fiabilidad Datos del producto Sistema Precisión del sistema Hasta ±10 µm Repetibilidad Mejor que la unidad de resolución Histéresis Inferior a la unidad de resolución (sin influencia del montaje mecánico) Eléctrico Protección ESD HBM, Clase 2, ± 2 kV (válida sólo en señales RS422 en el conector; no tocar otros componentes) Tensión de alimentación 4.5 V a 5,5 V - tensión en la cabeza lectora. Tenga en cuenta la caída de tensión en el cable Tiempo de configuración 5 ms (tras el encendido) Consumo de corriente Típ. 115 mA, máx. 150 mA (sin carga de salida) Entorno Humedad 0 a 70 % sin condensación
