Encoder lineal incremental RLC2IC

magnético13 bitsRS-422

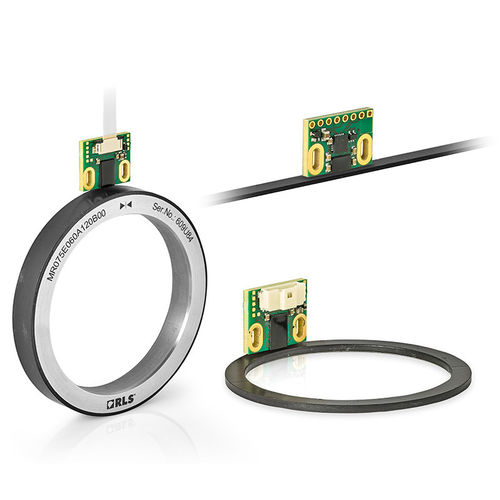

RLC2IC es un sistema de sensor de encóder incremental a nivel de PCB que consta de un sensor PCB y una escala magnética o un anillo. Se ha diseñado para aplicaciones de control de movimiento integradas como elemento de realimentación del bucle de control de posición en aplicaciones con limitaciones de espacio. El soporte de información es una escala magnetizada periódicamente con una longitud de polo de 2 mm. Es posible la lectura radial o axial del anillo. Características Cuadratura incremental A, B, Z (RS422) Impulso de índice bidireccional único o periódico Resoluciones de hasta 622.592 cpr para aplicaciones rotativas (anillo de 76 polos) Ventajas Diseño en miniatura Funcionamiento a alta velocidad Conforme a RoHS Datos del producto Sistema Grado de precisión para escalas MS ±40 µm Repetibilidad Mejor que la unidad de resolución para el movimiento en la misma dirección Histéresis < 2 µm hasta 0,2 mm de altura de desplazamiento Longitud del poste 2 mm Factor de interpolación máx 8,192 Longitud máxima para escala MS 50 m Eléctrico Tensión de alimentación 5 V ±0,25 V- tensión en la cabeza lectora Consumo de corriente < 30 mA Mecánica Masa Cabeza lectora RLC 1,25 g; escala magnética MS05 30 g/m; para los anillos radiales y axiales, consulte la hoja de datos del anillo magnético Medioambiental RoHS Conforme a la Directiva 2002/95/CE de la UE Choques (11 ms) 300 m/s2 (IEC 60068-2-27)
