Encoder lineal incremental RLB

magnético13 bitsIEC

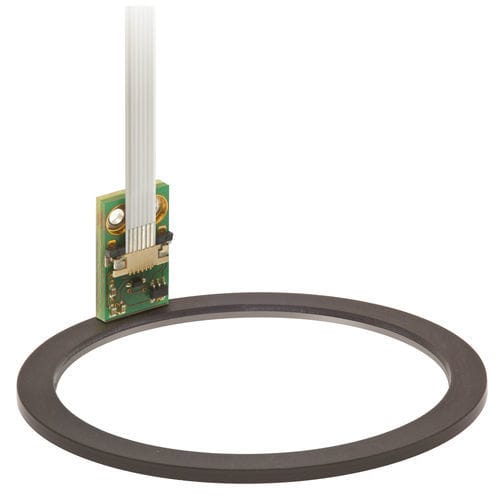

RLB es un sistema de sensor de encoder incremental a nivel de PCB que consiste en un sensor PCB y una escala o anillo magnético. Se ha diseñado para aplicaciones de control de movimiento integradas como elemento de realimentación del bucle de control de posición en aplicaciones con limitaciones de espacio. Características Señales de salida TTL de cuadratura incremental A, B, Z Impulso de índice periódico bidireccional Ventajas Diseño en miniatura Funcionamiento a alta velocidad Conexión de cable flexible Cumple la directiva RoHS Datos del producto Sistema Precisión ±40 µm Grado de precisión para escalas MS ±40 µm Histéresis < 3 μm (a 0,3 mm de altura de marcha) Longitud del polo 2 mm Factor de interpolación máx 8,192 Longitud máxima para escala MS 50 m Eléctrico Consumo de corriente < 20 mA Conexión JST 06FKZ-SM1 Mecánica Masa 0.46 g Medio ambiente Choques (6 ms) 300 m/s2 (IEC 60068-2-27) Vibraciones (55 Hz a 2000 Hz) 300 m/s2 (IEC 60068-2-6)
