Módulo de codificador rotativo RMB29

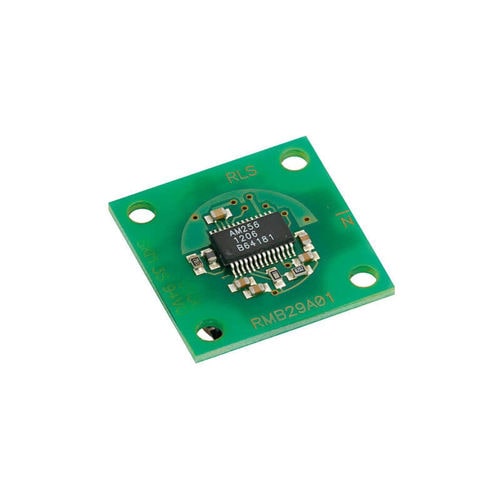

El módulo de encóder analógico RMB29 está diseñado para su integración directa en aplicaciones OEM de gran volumen. La placa de circuito impreso cuadrada de 29 mm de bajo coste se suministra con un conector para facilitar la instalación. El módulo codificador consta de un actuador magnético y una placa de sensores independiente. La rotación del actuador magnético es detectada por un chip codificador personalizado montado en la placa de sensores y procesada para proporcionar una onda seno/coseno por revolución. El RMB29 puede utilizarse en una amplia gama de aplicaciones, como el control de motores y la automatización industrial. Características módulo cuadrado de 29 mm versiones de alimentación de 5 V Funcionamiento a alta velocidad hasta 60.000 rpm Salida analógica seno/coseno Precisión de ±0,5 Datos del producto Sistema Tipo de lectura Rotativo Salidas Salidas de conmutación: U, V, W, Amplitud de señal: 1,1 V ± 0,2 V Precisión Hasta ±0,5 Eléctrico Tensión de alimentación Vdd = 5 V ± 5 Medio ambiente Temperatura En funcionamiento: de -40 °C a +105 °C (limitada por el conector) Ventajas Bajo coste para integración OEM Cumple la directiva RoHS Datos del producto Sistema Precisión Hasta ±0,5 Eléctrico Tensión de alimentación Vdd = 5 V ± 5
