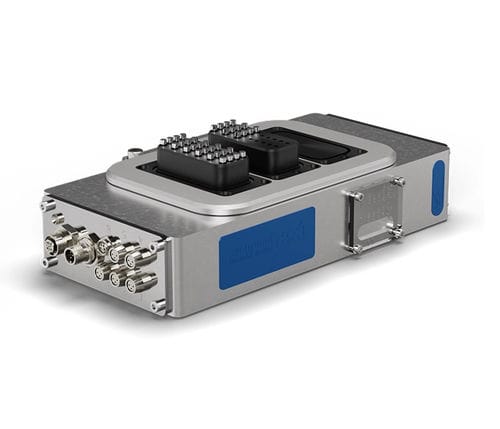

Módulo de interfaz ProfiNet P7501-012

de potenciapara robotspara cambiador de herramientas

Soluciones de seguridad patentadas por RSP para los cambiadores de herramientas y los accesorios de herramientas de la serie Moduflex, con supervisión de seguridad interna, que los hacen muy adecuados para la industria del automóvil. El módulo RSP Safety combina la transferencia de señales de control y potencia con una unidad de seguridad integrada. Está diseñado para diversas aplicaciones robóticas y está disponible para varios robots y conexiones. Con este módulo de seguridad, el cambiador de herramientas no se abrirá, independientemente de la señal de control del controlador del robot, a menos que esté vacío o, alternativamente, cuando el cambiador de herramientas (TC) con el accesorio de herramientas (TA) esté en una posición de acoplamiento segura en un soporte de herramientas. Conector 1 - M12 D-codificado, Hembra C1 Total de señales - 4 (2 pares) Señales C1 dedicadas - 4 (2 pares) Señales C1 disponibles - 4 (2 pares) Conector 2 - Souriau compacto 26P, Macho Tipo C2 - alimentación 24V, Señal C2 Corriente nominal - 2A (7 señales), 4A (alimentación 24V) C2 Tensión nominal - 24V (alimentación 24V), 40V (7 señales) C2 Total de señales - 11 + PE C2 Señales dedicadas - 2x24V, 2x0V + PE C2 Señales disponibles - 2x24V, 2x0V + PE + 7 Conector 3 - M23 17P, Macho Tipo C3 - Resolver C3 Señales totales - 6 (3 par trenzado apantallado) Señales C3 disponibles - 6 (3 Par trenzado apantallado) Conector 4 - M23 Power, rosca macho, 8 patillas Tipo C4 - Alimentación C4 Corriente nominal - 4x5A, 4x15A C4 Tensión nominal - 4x300V, 4x600V C4 Señales totales - 8 Señales C4 disponibles - 8 Peso - 2.6 kg | 5.7 lb Temperatura de trabajo - +10°C - +50°C | 50 °F - 120 °F Clase IP - IP 54 (en estado acoplado)
