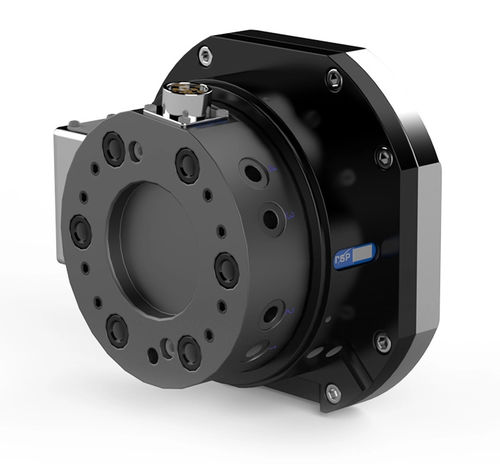

Racor giratorio para aire S100-4E

de 4 pasospara robots

Para robot de 100 kg de carga útil Permite la rotación continua del eje 6 Mayor movilidad Reduce la interferencia del paquete de mangueras Maximiza la vida útil del paquete de mangueras Con la rótula RSP S100, el eje 6 puede girar libremente. El desgaste del paquete de mangueras disminuye, mientras que el tiempo de funcionamiento y la productividad aumentan. Si las rótulas se utilizan con nuestros paquetes de mangueras, los ejes 4 y 5 también pueden girar sin impedimentos. Se puede utilizar todo el rango de trabajo del robot. RSP ha desarrollado su propia solución patentada de anillos deslizantes para maximizar la fiabilidad. Interfaz mecánica - ISO 9409-1-100-6-M10 Carga útil del robot - 100 kg | 220 lb Temperatura de trabajo - +10°C - +50°C | 50 °F - 120 °F Fz - ± 1000 N | ± 220 lb Mz - ± 1000 Nm | ± 8800 lbf-in Mx/My - ± 1000 Nm | ± 8800 lbf-in Peso - 4.4 kg | 9.7 lb Altura - 105 mm | 4.13 in Conexión de aire, entrada - G 1/8" (4x) Conexión de aire, salida - G 1/8" (4x) Caudal de aire por canal - 600 l/min | 21,19 CFM Calidad del aire - Aire filtrado limpio de aceite y sin agua, con un contenido máximo de partículas de 25 µm Clase IP - IP 54 Total de señales - 12 Señales dedicadas lado robot - 2 (0 V y 24 V) Señales dedicadas al lado de la herramienta 2 (0 V y 24 V) Señales disponibles para la herramienta - 10 Corriente nominal - 1 A Conexión lado robot - Souriau UT001412PHT Conexión lado herramienta - 12p Souriau Hembra
