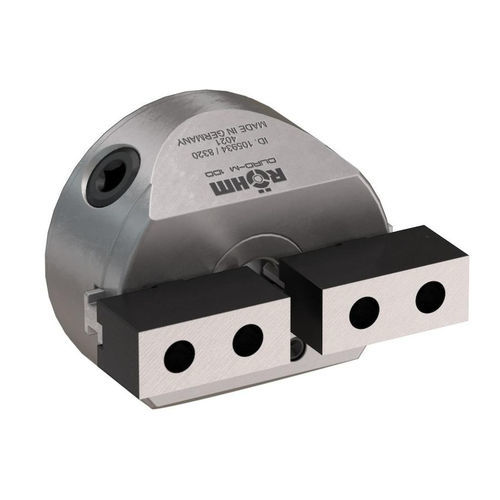

Mandril de torno de sujeción manual DURO-M

2 mordazasestacionariocon centro hueco

El Duro-M es un portabrocas de desplazamiento manual con garras pasantes, de taladrado y de torneado con soporte cilíndrico. Se utiliza principalmente en tornos convencionales para mecanizar piezas torneadas. Características físicas Cuerpo del plato (y todos los demás componentes) de acero Sujeción céntrica mediante anillo de vástago Plato de desplazamiento forjado por estampación y altamente templado, los flancos de rosca están rectificados por ambos lados. Mordazas en el plato rectificadas para concentricidad Accionamiento cero determinado en fábrica como accionamiento de precisión El número de revoluciones máximo admisible se ha fijado de tal forma que 1/3 de la fuerza de sujeción quede disponible como fuerza de sujeción residual si se aplica la sujeción máxima y el plato está equipado con sus mordazas más pesadas. Las mordazas no deben sobresalir del diámetro exterior del plato. El plato debe estar en perfecto estado. Se observará la especificación DIN 6386 Parte 1. Fuerza de sujeción según DIN 6350: La fuerza de sujeción es la suma total de todas las fuerzas de las mordazas que actúan radialmente sobre la pieza de trabajo estacionaria. Las fuerzas de sujeción indicadas son valores aproximados. Son válidos para platos en perfecto estado lubricados con grasa Röhm F80. Campo de aplicación Sujeción convencional de tornos horizontales y verticales, así como fresadoras, mesas giratorias y accesorios divisores. Predominantemente para uso en producción de lotes individuales o pequeños o en talleres de reparación. Sujeción de piezas rotacionalmente simétricas para torneado y fresado. Ventajas Alta concentricidad de hasta 0,02 mm Mordazas con acabado de bronce de cañón Contorno de interferencia mínima Óptima transmisión de la fuerza Borde de goteo para refrigerante
