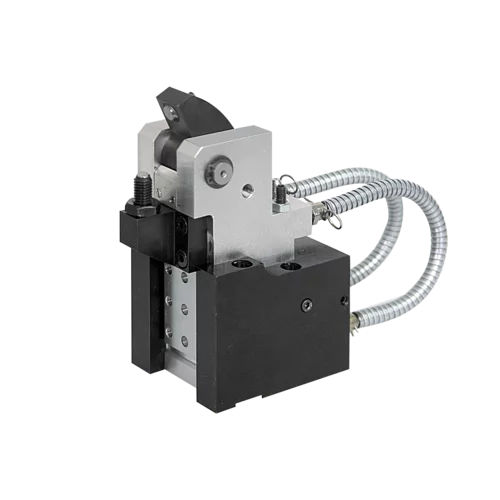

Elemento de apriete flotante B1.733 series

hidráulicopara mecanizadode piezas para procesar

doble efecto, conexión de fijación separada con control de posición opcional presión máx. de servicio 250 bar Los bloques de sujeción en posición flexible se utilizan para el apoyo y el blocaje de secciones inestables de la pieza. Se adaptan a la posición del punto de sujeción sin deformarlo. Tienen un efecto de amortiguación de vibraciones y com­pensan las fuerzas de mecanizado en todas las direcciones. El bloque de sujeción en posición flexible consiste de un cuerpo de conexión en forma de U y la unidad de sujeción alojada de manera desplazable en este cuerpo, que se alimentan con aceite hidráulico a través de dos tubos flexibles cortos. En la unidad de sujeción móvil hay un cilindro hidráulico doble efecto integrado, la fuerza de sujeción se transmite por la palanca de sujeción de 180° en el soporte para la pieza. Este soporte es regulable en altura para poder blocar piezas de espesor diferente. Después de la operación de sujeción la uni­dad de sujeción todavía desplazable se bloca por un cilindro simple efecto en el cuerpo de conexión. En la posición de desblocaje la palanca de sujeción se retira de manera que la carga y descarga puede efectuarse sin dificult­ades. Para el control de la palanca de sujeción puede suministrarse un control de posición inductivo o neumático.
