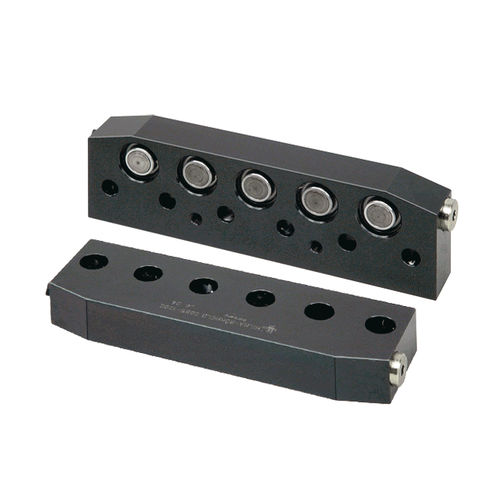

Elemento de apriete hidráulico 2.209 series

mecánicode muellecompacto

con retroceso por muelle, con pistones clavados o pistones para montaje, simple efecto, La regla de sujeción, en combinación con una regla intermedia, se atornilla directamente a la mesa inferior o la mesa superior. Blocaje sobre el borde de sujeción del troquel mediante la aplicación de un medio de presión sobre los 5 pistones situados uno junto al otro y desblocaje mediante fuerza de muelle. Alimentación de aceite a través de las conexiones de tubería G1/4 situadas a ambos lados. Construcción plana con bisel para la introducción de los troqueles. Fuerza de sujeción de hasta 48 kN homogéneamente repartida en 5 pistones. Si se utilizan varias reglas de sujeción en una fila, los elementos se conectan a través de tuberías o tuberías flexibles. Aplicación Las reglas de sujeción se utilizan instaladas fijas en la mesa inferior y la mesa superior de la prensa, en máquinas e instalaciones, para el blocaje y la fijación. Ventajas • Carrera de pistón 6 ó 8 mm • Construcción plana y compacta • Limitación de carrera a plena carga • Reducido coste de montaje • Fácil montaje posterior
