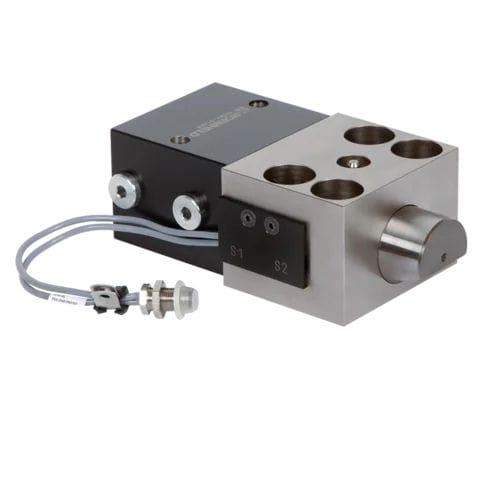

Cuña de apriete hidráulica 2.2401 series

de doble efecto

Elemento de sujeción en forma de cuña de doble efecto para el blocaje de troqueles sobre la mesa inferior y superior de la prensa o de moldes en las máquinas de moldeo y en máquinas o instalaciones. El elemento de sujeción en forma de cuña consiste de un cilindro hidráulico tipo bloque en unión flotante con un bulón de sujeción. El bulón de sujeción tiene un bisel de 20° con el cual se sujeta sobre el bisel del troquel o molde. Debido a la construcción interna del elemento de sujeción y el bisel de 20 ° del bulón de sujeción, se logra un cierre mecánico de fuerza por fricción. La presión hidráulica debe permanecer asegurada por motivos de seguridad en el sentido de las directivas de maquinaria ML 2006/42/CE. Los troqueles o moldes superiores que estén sujetos mediante elementos de sujeción en forma de cuña, se deben asegurar mecánicamente durante los trabajos de mantenimiento. Los contactos inductivos están montados en el cuerpo de guía. El bulón en forma de cuña los activa. Se indica la posición del bulón en la posición inicial o en la posición de blocaje. Ventajas • Blocaje seguro de troqueles y moldes con borde de sujeción inclinado • Elevada seguridad de funcionamiento gracias al control de la posición y el desarrollo automático del movimiento • Construcción muy compacta • Larga duración de servicio • Hay disponibles tamaños de hasta 1250 kN son disponibles sobre demanda
