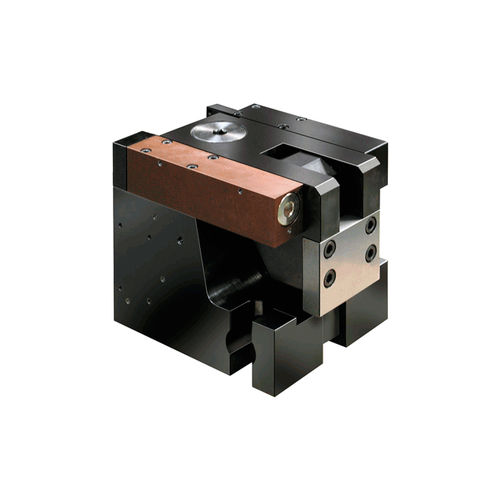

Brida de sujeción tipo bloque 2.2480 series

hidráulicamecánicade seguridad

con bloqueo mecánico, doble efecto, presión máx. de servicio 100 bar Proceso de blocaje La palanca de sujeción es desplazada primero por el pistón de desplazamiento hacia el borde de sujeción del troquel, a la posición de blocaje. A través de un control hidráulico automático de secuencia se aplica presión al mecanismo de sujeción y bloqueo. Una vez se ha establecido la fuerza de sujeción, el elemento de sujeción se bloquea por auto-retención mecánica, de manera que la fuerza de sujeción se conservará totalmente, incluso en caso de fallo de la presión hidráulica. Proceso de desblocaje Para el desblocaje se desbloquea hidráulicamente el mecanismo de sujeción y bloqueo. A través del control hidráulico automático de secuencia se aplica presión al pistón de desplazamiento y éste desplaza la palanca de sujeción a la posición de desblocaje. La posición de desblocaje y la de blocaje se controlan mediante contactos inductivos. Ventajas • Cuerpo compacto y alta densidad de fuerza • Elevada seguridad de servicio gracias al control de la posición y el desarrollo automático del movimiento • Auto-retención por bloqueo mecánico • Presión de servicio mínima de 100 bar • Instalación simple Ejecuciones especiales sobre demanda • Ejecución y posición de la unión de conexión enchufable para los contactos inductivos • Contactos inductivos para temperaturas hasta 120 °C • Chapa de cobertura para una mejor protección en caso de producción muy elevada de suciedad • Altura del borde de sujeción superior a 60 mm
