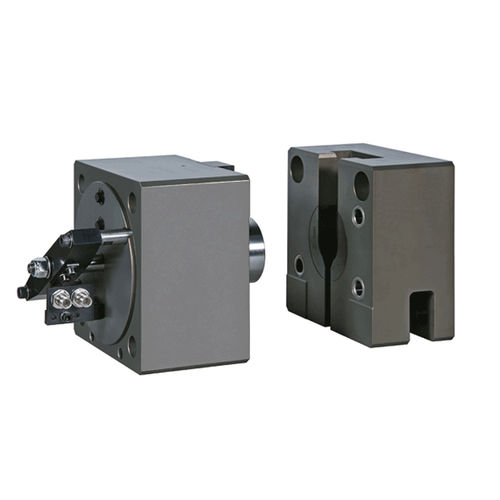

Sistema de apriete hidráulico 4.2900 series

para prensa de transferenciaautomáticorápido de punto cero

• Centrado, acoplamiento y sujeción automáticos de barras de transferencia en prensas de transferencia • Utilización del acoplamiento allí donde se desee una fuerza de sujeción máxima en un espacio mínimo y con una rigidez dinámica elevada. En este concepto de acoplamiento, al contrario que en los sistemas habituales en el mercado, todos los elementos para el posicionado, centrado, la creación de la fuerza de sujeción y el control de la posición se encuentran integrados en la parte activa del acoplamiento, que está unida de forma fija con la prensa. La parte pasiva correspondiente, en la barra de transferencia, no contiene piezas móviles. Con el fin de conseguir un peso reducido del acoplamiento, los cuerpos de las partes pasivas y activas están realizados de aluminio de alta resistencia con recubrimiento duro. Para la unión de las mitades del acoplamiento (inserción de la barra de transferencia), éstas se centran previamente por medio de elementos de guiado. Durante la sujeción, unas clavijas de posicionamiento salen de la parte activa y se introducen en las correspondientes perforaciones de la parte pasiva. Gracias a este centrado se logra una reproducibilidad elevada. A continuación, se genera la fuerza de sujeción por medio de un tirante de sujeción, y se mantiene por auto-retención. Un sistema de control de la posición compacto, incorporado de forma protegida en el elemento, se puede adaptar fácilmente a un sistema de bus que controle los procesos de posicionamiento y sujeción. Opcionalmente se pueden realizar conexiones de acoplamientos rápidos para energía, aire y sistema hidráulico, de forma flexible según los deseos del cliente.
