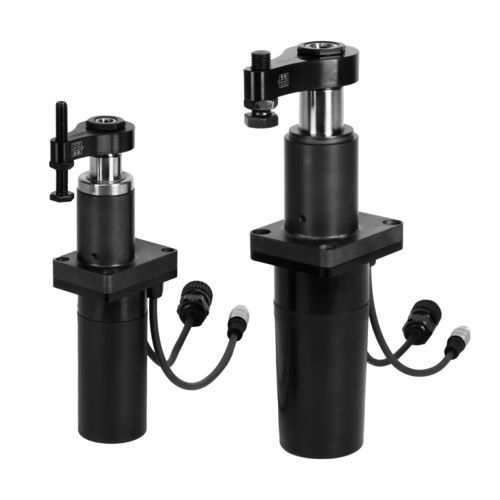

Brida de sujeción pivotante B1.8310 series

eléctrica

Estas garras eléctricas son unas garras giratorias accionadas eléctricamente. Descripción Las garras eléctricas son accionadas por un motor de corriente continua sin escobillas y sin desgaste. La potencia motriz se transforma mediante un engranaje y un husillo roscado en un movimiento de giro y lineal del vástago del pistón. Para el movimiento de giro de la brida de sujeción de 180° se necesita sólo una carrera axial de 3 mm. En el caso de una colisión de la brida de sujeción con una pieza a mecanizar durante el giro, la mecánica está protegida contra sobrecargas. El motor de corriente continúa en seguida se desconecta automáticamente. Al desblocar la brida de sujeción retorna siempre a la posición inicial. Alimentación de corriente Para el motor y el mando electrónico se necesita una tensión continua de 24 V con una ondulación residual de máx. 10%. Para el motor de corriente continúa recomendamos el uso de un transformador con salida de corriente de 15 A por cada garra giratoria eléctrica conectada. Para accionar varias garras eléctricas al mismo tiempo es necesario aumentar la potencia de manera correspondiente. El mando electrónico debe ser alimentado mediante un bloque de alimentación separado (24 V C.C. / 100 mA). Mando integrado El mando electrónico para un motor de corriente continúa se encuentra sobre una pletina en el cuerpo de la garra eléctrica.
