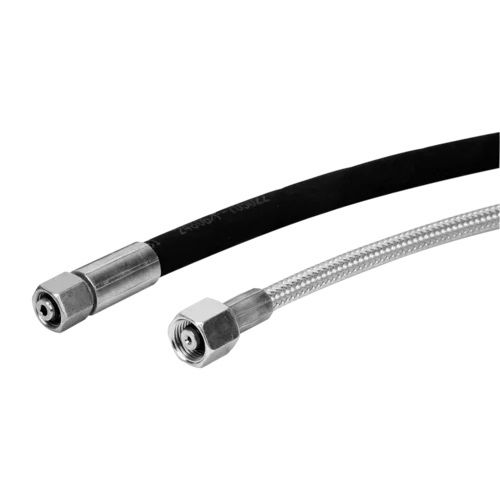

Manguera de alta presión F9.361 series

hidráulicapara sistemas hidráulicosmulticapas

Los tubos flexibles para alta presión se utilizan para la transmisión de energía y de señales en sistemas hidráulicos. Esto es válido sobre todo para la conexión de elementos móviles, pero también para la conexión de grupos hidráulicos no fijados en una base común, p.ej. central hidráulica y útil de sujeción. Estructura del tubo flexible Según la presión de servicio y el paso nominal los tubos flexibles alta presión consisten de una o varias capas de tela, textil o espiral. 1: capa interior 2: capa intermedia 3: capa exterior 4: pared del tubo flexible 5: capa aislante Conexión del tubo flexible El tubo flexible para alta presión es sólo completamente montado con los racores para tubos flexibles apretados en ambos extremos. 1: tubo flexible 2: boquilla 3: casquillo 4: tuerca de racor 5: racor para tubo flexible Duración - instrucciones de servicio La duración incluso la duración en almacén no debe sobrepasar 6 años, el tiempo en almacén 2 años. Temperaturas altas elevadas, ciclos de movimiento frecuentes o frecuencias elevadas de impulso pueden reducir la duración de uso.
