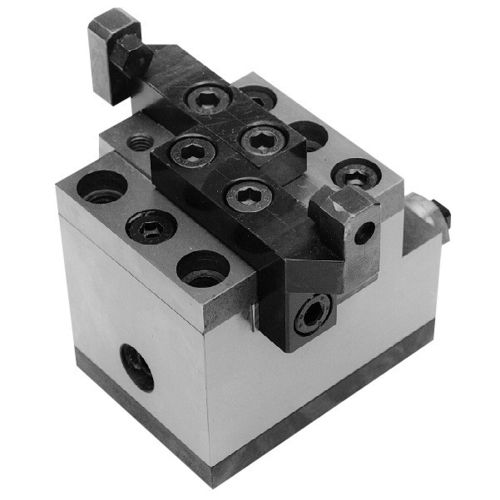

Dispositivos de apriete hidráulico H 4.307 series

de piezas para procesarde doble efectocompacto

doble efecto presión máx. de servicio 500 bar Este elemento se utiliza en útiles de sujeción para el autocentrado de piezas a meca­nizar con contornos y nervios cercanos y complicados en función de los cuales se dan las tolerancias para la mecanización. Gracias a una disposicion ingeniosa de los centros de giro referente a los pistones hidráu­licos, la fuerza de retención de una mandíbula de sujeción es tres veces más alta que la fuerza de sujeción. Cuando sólo se acciona una mandíbula de sujeción contra la pieza a mecanizar, la fuerza de sujeción es doble. Así es en tanto en que la pieza a mecanizar se desplaze en dirección del centro.
