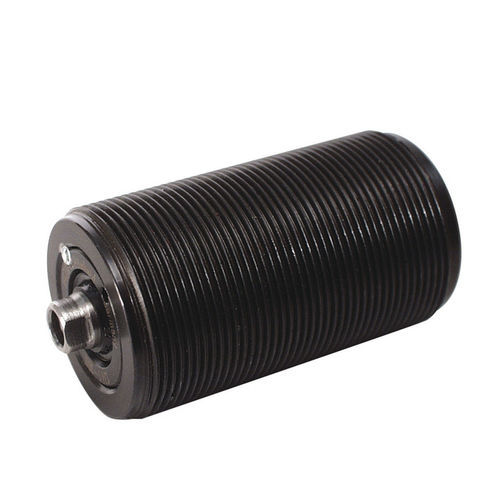

Cilindro cuerpo roscado B1.309 series

hidráulicocilindrosde pistón

Los cilindros universales con cuerpo roscado se suministran con los mismos diámetros de pistón y carreras que los cilindros tipo bloque existentes. La conexión hidráulica se efectúa exclusivamente por la base del cilindro con tubos hidráulicos o tubos flexibles. La estanqueidad del vástago del pistón tem­plado por cementación se efectúa mediante una junta tándem con fugas mínimas y un rascador de suciedad. Los cilindros universales con cuerpo roscado pueden utilizarse como cilindros de sujeción en la sujeción de piezas pero también para funciones generales de desplazamiento. Para temperaturas superiores a 100 °C eje­ cuciones con juntas de FKM están dispo nibles. La fijación se efectúa en orificios pasantes con 2 tuercas ranuradas o en orificios roscadas con1 tuerca ranurada. La contratuerca permite el posicionado exacto del cilindro en dirección axial. Ventajas ● 6 diámetros de pistón de 16 hasta 63 mm ● 3 carreras por tamaño ● Juntas con fugas mínimas ● Alternativamente simple efecto con retroceso por muelle o doble efecto ● Orificios de conexión a la base del cilindro ● Regulación axial por cuerpo roscado ● Tuercas ranuradas DIN 1804 pueden utilizarse ● Fijación en un espacio limitado en las paredes del útil ● De este modo es posible una tubería protegida contra virutas ● Vástago del pistón con rosca interior para la fijación de diversos tornillos de presión
