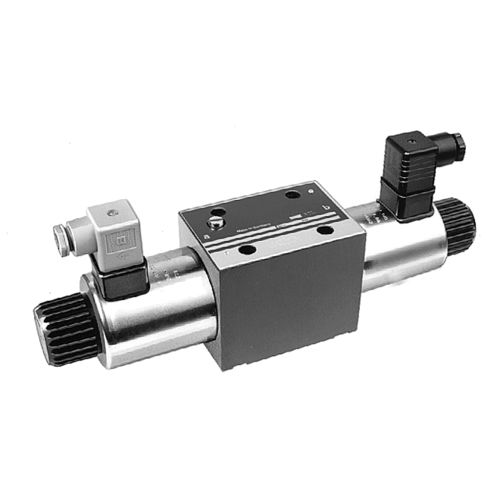

Distribuidor hidráulico de cajón C2.531 series

accionado por solenoidede control directode 4/3 vías

Tipo de construcción: Válvula distribuidora de corredera de efecto directo Accionamiento: Electroimán de corriente continua, conmutación en baño de aceite, con mando de emergencia Medidas de conexión: Disposición de los orificios según DIN 24340 forma A,CETOP 4.2-4.3, ISO 4401 Conexión: Placa de montaje Estanqueidad: 4 arandelas junta 13 x 16,1 x 2 NBR (forman parte del suministro) Referencia 3002 069 Fijación: 4 tornillos allen M 6 x 40 -12.9 DIN EN ISO 4762 Referencia 3301 200 Par de apriete: 15,5 Nm Posición de montaje: cualquiera Características hidráulicas Fluído: Aceite hidráulico según DIN 51524 Viscosidad admisible: (2,8 ... 500) x 10 - 6 m2 /s Temperatura: – 30 ... + 80 ºC Presión de servicio: Orificios A, B, P ... 315 bar Presión de retorno: Orificio T ... 210 bar Fugas de aceite: ... 30 cm3 /min a 100 bar ν = 36 x 10 - 6 m2 /s y t = 50 ºC Caudal: ... 120 l/min Curva característica del cauda: medida a ν = 36 x 10 - 6 m2 /s y t = 50 ºC
