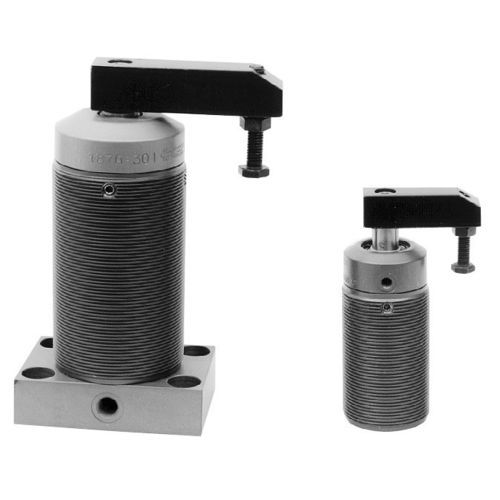

Brida de sujeción pivotante J7.201 series

neumáticamagnéticade piezas para procesar

para sensores magnéticos regulables doble efecto, presión máx. de servicio 7 bar La utilización de estas garras giratorias está recomendada en aplicaciones dónde son sufi­cientes fuerzas de sujeción bajas. El pistón magnético permite el control de la posi­ción de blocaje y de desblocaje. Al recibir la presión neumática, la brida de suje­ción gira 90°, bajándo a la posición de sujeción, después efectúa la carrera rectilínea de sujeci­ón. El control de posición da las informaciones necesarias sobre la posición del pistón, pero no sobre la posición de la brida. El control se efec­túa por sensores electrónicos (ver accesorios) que detectan el campo magnético del pistón magnético. Los puntos de conexión pueden regularse de forma continua por el desplazamiento de los sensores. Material Esta garra giratoria se suministra en la calidad inoxidable. El casquillo guía, el cuerpo y la brida son de aluminio anodizado. El vástago del pistón y el pistón son de acero inoxidable.
