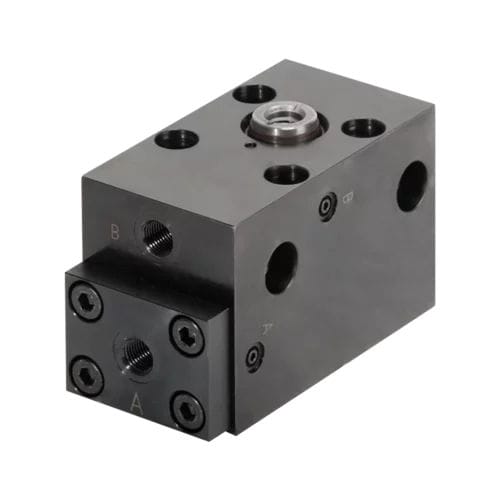

Elemento de apriete hidráulico B1.730 series

para mecanizadode piezas para procesarde doble efecto

con auto-retención doble efecto, presión máx. de servicio 300 bar El elemento de sujeción y de apoyo es un cilindro de sujeción hidráulico con un enclava­miento mecánico según el principio de cuña. Fuerzas dirigidas contra la fuerza de sujeción, p.ej. fuerzas de mecanizado, se soportan sin elasticidad notable del piston en forma de cuña. La fuerza antagonista no debe sobrepa­sar la fuerza de sujeción máx. (ver tabla). La rosca del bulón de sujeción permite enros­car tornillos de presión para variar las alturas o tornillos de presión adaptados con forma. El cuerpo permite diferentes posibilidades de fijación y de conexión. La alimentación de aceite se realiza por el lado central mediante racores o alternativamente por orificios taladrados con conexión.
