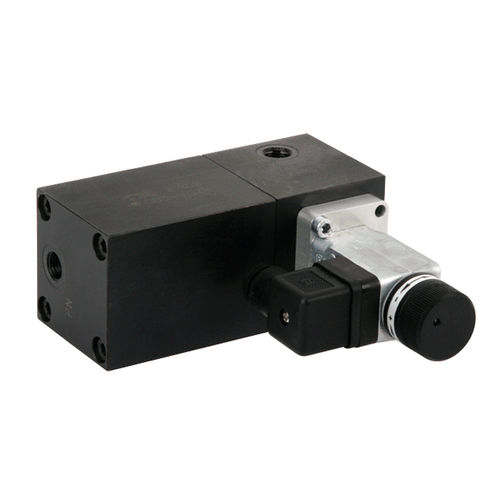

Multiplicador de presión hidráulico D8.753 series

El multiplicador hidráulico de presión transforma la presión hidráulica del lado primario en una presión más alta en el lado secundario. Por eso es posible alimentar un cilindro hidráulico con la presión hidráulica relativamente baja de la máquina a una presión cuádruple. La cantidad de aceite a llenar no importa en el caso de los multiplicadores de presión de esta hoja del catálogo. Sólo después de la alimentación de aceite del cilindro hidráulico en la zona de baja presión, el pistón de multiplicación está activado según la ejecución a través de un mando exterior de las válvulas o funciones de conexión integradas. Instrucciones importantes El volumen de multiplicación del multiplicador de presión es de 21 cm3. Por eso no se debe utilizar en la zona de alta presión un elemento hidráulico que funciona sólo con alta presión, p. ej. acumuladores hidráulicos con pretensión del gas superior a 100 bar y una recepción de aceite superior a 10 cm³. El volumen de multiplicación de 21 cm³ se utiliza sólo para la generación de la alta presión, es decir se debe considerar la compresibilidad del aceite hidráulico (1% por un aumento de presión de 150 bar) y el aumento del volumen de tubos flexibles (1 cm³ por m a un aumento de presión de 100 bar). También es muy importante una purga de aire completa del sistema hidráulico. La parte de alta presión debe controlarse mediante un manómetro.
