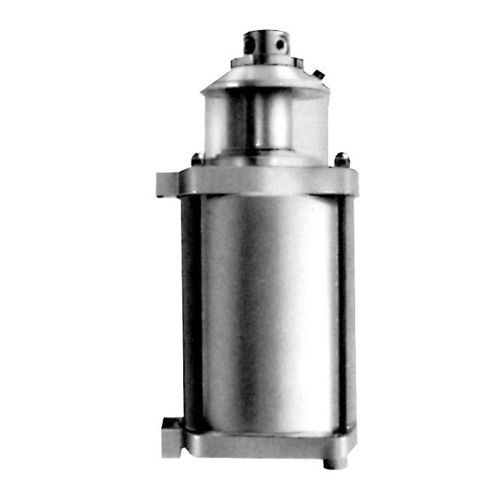

Multiplicador de presión aire-aceite D8.770 series

hidráulico

Este multiplicador de presión oleoneumático está indicado para generar presión en lugares donde no sea posible o sea indeseable la instalación de cables eléctricos. Se pueden conectar solamente cilindros de simple efecto. A fin de poder disponer de una reserva, deberá utilizarse solamente el 60 - 70% del volumen desplazado del multiplicador de presión. Al proyectar dispositivos se deben tener en cuenta las siguientes características del multiplicador. 1. Salida del cilindro Los multiplicadores de presión son capaces de ceder muy rápidamente (antes de 1 segundo) el volumen de aceite disponible. Prácticamente, la velocidad del aceite depende solamente del caudal del aire comprimido. En el caso de que se trate de elementos de sujeción con un caudal limitado (garras giratorias, elementos de apoyo), esto podría causar un funcionamiento defectuoso. En estos casos se deberá prever en la entrada de aceite una válvula estranguladora unidireccional y regulable. 2. Aumento de presión Después de la salida del cilindro, el incremento de la presión se realiza de modo relativamente lento, según el diámetro interior nominal de la línea neumática y de la presión neumática. A 6 bar, la alimentación debe de tener en cuenta el volumen desplazado multiplicado por seis, lo que dura aproximadamente 3 segundos. 3. Desblocaje Antes de que los cilindros hidráulicos puedan retroceder, el volumen del aire acumulado debe de ser reducido a una presión residual inferior a 0,2 bar. Mediante una válvula de escape rápida, disponible como accesorio, el tiempo necesario de desblocaje se reduce a 2 segundos mas o menos, partiendo de una presión de 6 bar.
