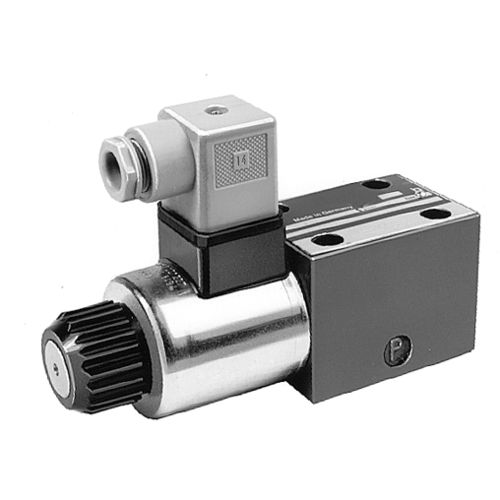

Distribuidor hidráulico de cajón C2.530 series

accionado por solenoidede control directode 4/3 vías

Tipo de construcción: Válvula distribuidora de corredera de efecto directo Accionamiento: Electroimán de corriente continua, conmutación en baño de aceite, con mando de emergencia Medidas de conexión: Disposición de los orificios según DIN 24340 forma A, CETOP 4.2-4.3, ISO 4401 Conexión: Placa de montaje Estanqueidad: 4 arandelas junta 9,8 x 12,8 x 1,8 NBR (forman parte del suministro) Referencia 3002 068 Fijación: 4 tornillos allen M5 x 50 - 10.9 DIN EN ISO 4762 Referencia 3300 466 Par de apriete: 8,1 Nm Posición de montaje: cualquiera Características hidráulicas Fluído: Aceite hidráulico según DIN 51524 Viscosidad admisible: (2,8 ... 500) x 10 - 6 m2 /s Temperatura: – 30 ... + 80 ºC Presión de servicio: Orificios A, B, P ... 315 bar Presión de retorno: Orificio T ... 210 bar Fugas de aceite: ... 20 cm3 /min a 100 bar ν = 36 x 10 - 6 m2 /s y t = 50 ºC Caudal: ... 80 l/min Curva característica del caudal: Medida a ν = 36 x 10 - 6 m2 /s y t = 50 ºC
