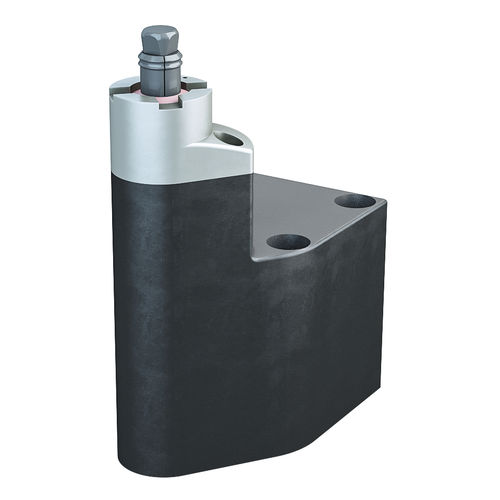

Brida de sujeción para calibrado B1.486

accionado hidráulicamentede doble efectocompacta

Control neumático de apoyo y de blocaje Orificio Ø 8 – 12 mm, doble efecto presión máx. de servicio 80 bar y 120 bar B1.486 Elementos de sujeción en taladros - excéntricos El elemento de sujeción en taladros de accionamiento hidráulico es particularmente apropiado para el blocaje de piezas a mecanizar con orificios lisos de diámetro 8 hasta 12 mm en la superficie de apoyo. La pieza a mecanizar se pone directamente sobre la superficie de apoyo templada del elemento de sujeción en taladros y por eso casi no se deforma durante el blocaje. Dado que sólo se bloca en un plano, es posible el mecanizado de 5 caras. El cilindro hidráulico doble efecto acciona un tirante dispuesto excéntricamente en el borde del cuerpo, en el que el bulón de sujeción está enclavado de forma segura. Este bulón de sujeción cónico expande la pinza de sujeción templada de forma que sus puntas penetran en la superficie del taladro con unión geométrica de forma (véase "Principio de sujeción"). Los bulones de sujeción y las pinzas de sujeción se pueden cambiar rápidamente después de desmontar el soporte para la pieza. El elemento de sujeción en taladros puede permanecer en el útil y no sale aceite hidráulico. Todas las funciones pueden controlarse neumáticamente. El uso de la conexión para la estanqueidad del aire evita que líquidos y virutas entren en la pinza de sujeción.
