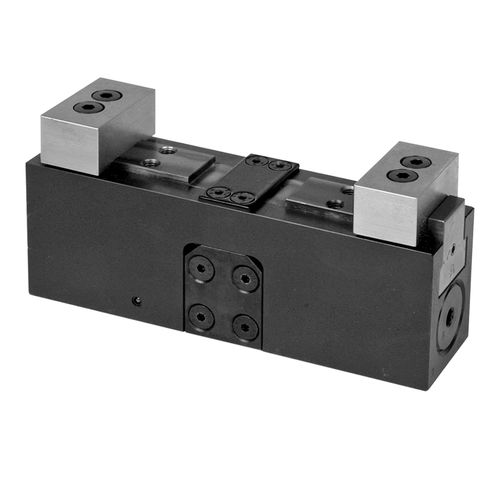

Mordaza concéntrica I 4.120 series

para máquina herramientahidráulicacompacta

Las mordazas hidráulicas, también conocidas como mordazas para útiles, se utilizan para el mecanizado de piezas de trabajo rígidas en útiles de sujeción individuales o múltiples. Gracias a su diseño compacto, puede montarse en un espacio muy reducido. Las mordazas hidráulicas son especialmente apropiadas para la fabricación en serie en aplicaciones automáticas. La función doble efecto del cilindro, combinada con el engrase central y una buena protección contra virutas, garantiza una seguridad de proceso elevada. Descripción La mordaza hidráulica con función de sujeción autocentrante consiste en un cuerpo base muy delgado con 2 cilindros hidráulicos integrados. Las fuerzas del pistón se transmiten por una corredera guiada a los dos carros de sujeción de manera que se efectúe un sincronismo céntrico. Todas las roscas y conexiones se encuentran en el lado inferior para permitir la disposición de varios puntos de sujeción en un espacio muy reducido. Si la fijación desde abajo no es posible, hay disponible una placa adaptadora para la conexión por brida o por rosca para tubos. Como accesorio hay también piezas brutas de mandíbulas que pueden adaptarse a los contornos de la pieza de trabajo. Instrucciones importantes! La mordaza de sujeción autocentrante solo es apropiada para la sujeción exterior. La mandíbula de sujeción debe de engrasarse a través del engrase central después de 500 ciclos de sujeción a lo más tardar. Nunca utilizar la carrera de sujeción completa para que la pieza a mecanizar sea embridada de manera segura.
