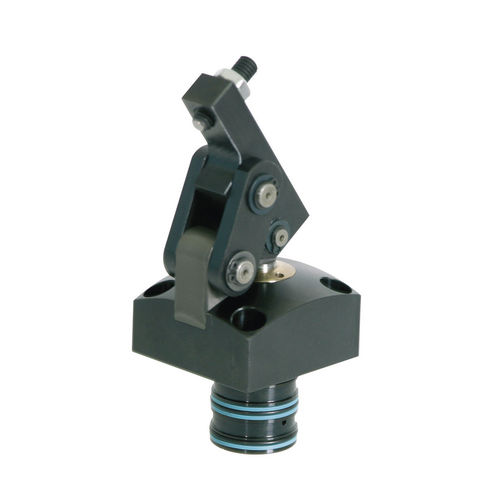

Brida articulada hidráulica de doble efecto B1.8251 series

compacta

con arista rascadora metálica y control de posición opcional doble efecto, presión máx. de servicio 250 bar La brida a palanca es un elemento de sujeción hidráulico económico con muchas posibilidades de instalación y de conexión. Con la palanca de sujeción retrocedida el dispositivo puede cargarse y descargarse sin dificultades. Un hueco en la pieza a mecanizar un poco más ancho que la palanca de sujeción es suficiente como zona de sujeción. La cinemática particular permite la sujeción casi sin fuerzas transversales de piezas a mecanizar muy sensibles a deformaciones. Al recibir la presión de aceite el pistón se desplaza hacia arriba y la palanca de sujeción gira a través de las palancas oscilantes hacia adelante y simultanéamente hacia abajo sobre la pieza a mecanizar. La fuerza del pistón cambia de dirección 180° (actuando sobre la palanca de sujeción) disponiendo así de ella casi sin pérdidas como fuerza de sujeción. Si el nivel de la superficie de sujeción está exactamente a la altura, no se introducen fuerzas transversales en la pieza a mecanizar. Los cuerpos pueden montarse alojados en el útil hasta la brida. Hay disponibles alternativamente placas intermedias para variar las alturas. Todas las ejecuciones pueden suministrarse opcionalmente con vástago prolongado pasante y control de posición inductivo o neumático.
