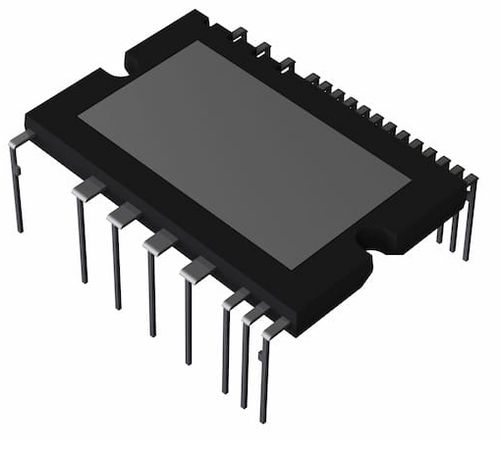

Módulo de potencia inteligente con IGBT BM64375S-VA

módulo de alimentación inteligente (IPM) IGBT de 600 V El BM64375S-VA es un módulo de alimentación inteligente compuesto por controladores de puerta, diodos de arranque, IGBT y diodos de rueda volante. inversor trifásico CC/CA Emisor abierto IGBT de lado bajo Diodo de arranque integrado Controlador de puerta de IGBT de lado alto (HVIC): Proceso SOI (Silicio sobre aislante), Circuito de accionamiento, Cambio de nivel de alta tensión, Límite de corriente para el diodo de arranque, Bloqueo por subtensión de la alimentación de control (UVLO) Controlador de puerta IGBT de lado bajo (LVIC): Circuito de accionamiento, protección de corriente de cortocircuito (SCP), Bloqueo por subtensión de la alimentación de control (UVLO), Apagado térmico (TSD), Salida de temperatura por señal analógica (VOT) Señal de fallo (LVIC) Correspondiente a SCP (IGBT Lado Bajo), TSD, Fallo UVLO Interfaz de Entrada Línea 3.3V, 5V Reconocido por UL: UL1557 Archivo E468261
