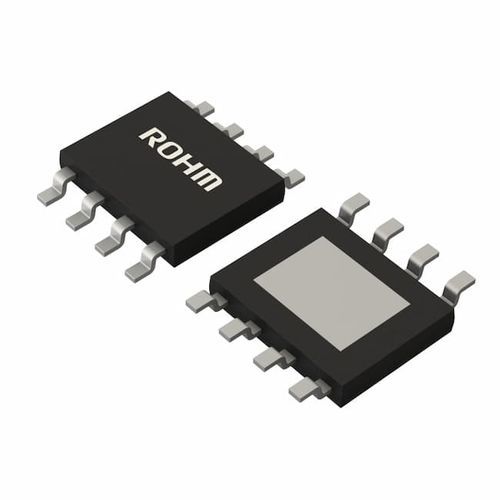

Circuito integrado convertidor aislado BD7F205EFJ-C

rápido

Convertidor Fly-back de tipo aislado con MOSFET de conmutación integrado para automoción El BD7F205EFJ-C es un convertidor flyback aislado sin optoacopladores. El circuito de realimentación mediante optoacopladores o el devanado auxiliar de los transformadores se hace innecesario, lo que contribuye a la reducción de las piezas del conjunto. Además, la adopción de una tecnología de control de tiempo de conexión originalmente adaptada permite una rápida respuesta a la carga. Además, las diversas funciones de protección hacen realidad los diseños de aplicación de fuentes de alimentación aisladas para una alta fiabilidad. Calificación AEC-Q100 (Grado 1) No necesita optoacoplador ni tercer devanado del transformador Ajuste de la tensión de salida con dos resistencias externas y relación de vueltas del transformador Adopción de la tecnología original adaptada de control de tiempo de conexión Respuesta rápida a la carga Alta eficiencia en el modo de carga ligera (funcionamiento PFM) Función de apagado / control de habilitación MOSFET de conmutación de 60 V incorporado Difusión del espectro de frecuencia Función de arranque suave Función de compensación de carga Diversas funciones de protección Bloqueo de baja tensión de entrada (UVLO) Protección de sobrecorriente (OCP) Apagado térmico (TSD) Protección del pin REF abierto (REFOPEN) Protección contra cortocircuitos (SCP) Protección contra cortocircuito de la batería (BSP) Paquete HTSOP-J8
