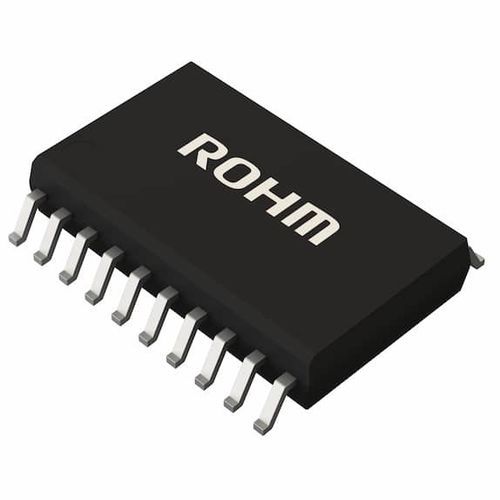

Módulo conversor DC DC de PWM BM2P060MF-Z

circuito integradoindustrialconmutado

El convertidor DC/DC tipo PWM para AC/DC proporciona un sistema óptimo para todos los productos que incluyen una toma de corriente. Este CI admite una fuente de alimentación aislada y permite diseños más sencillos de diversos convertidores eléctricos de bajo consumo. Realiza la alta flexibilidad en el diseño de la fuente de alimentación mediante la incorporación de un MOSFET de conmutación y con resistencia de detección de corriente externa. Este CI puede realizar una fuente de alimentación de alta eficiencia porque tiene la función de protección de baja tensión de CA y la función de descarga del condensador X y opera la reducción de la frecuencia, el ajuste de la anchura mínima de ON y la operación de ráfaga con carga ligera. Este CI tiene las siguientes funciones de protección. Función de protección de baja tensión de CA (AC UVLO) Función de descarga del condensador X Protección de bajo voltaje del pin VCC (VCC UVLO) Control de modo de corriente tipo PWM Función de reducción de frecuencia Funcionamiento en ráfaga con carga ligera Función de ajuste de la tensión de ráfaga Ajuste del ancho mínimo de encendido con carga ligera Función de arranque suave Función de protección contra sobrecarga de la clavija FB (FB OLP) Función de protección contra sobrecorriente por ciclo Función de compensación de la detección de sobrecorriente por detección de tensión de CA Función de parada externa Protección dinámica contra la sobrecarga de corriente Función de supresión del borde de ataque
