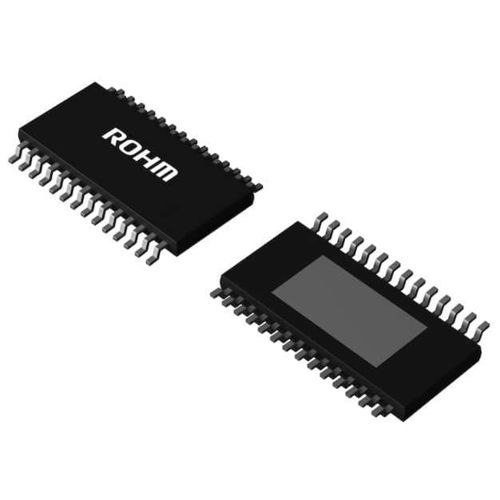

Control de motor puente en H BD16939AEFV-C

para motor eléctrico DC

El BD16939AEFV-C es un controlador de medio puente de 6 canales para aplicaciones de automoción. Puede accionar directamente motores de escobillas de CC compactos y cada salida puede controlarse en tres modos (alta, baja y alta impedancia). La MCU puede controlar el controlador a través de la interfaz periférica en serie de 16 bits (SPI). El voltaje absoluto es de 40V con baja resistencia de encendido en un paquete compacto, lo que contribuye a lograr una alta fiabilidad, bajo consumo de energía y bajo coste. CARACTERÍSTICAS: Calificado AEC-Q100 (Grado 1) 1.0A DMOS Medio Puente 6 Circuitos Control de salida en tres modos (alta, baja y alta impedancia) Baja corriente de espera Diodo de protección incorporado contra la tensión inversa de salida Protección contra sobrecorriente en la etapa de alimentación VS (OCP) Detección de carga insuficiente en la etapa de alimentación VS (ULD) Protección contra sobretensión con modo OVDSEL en la etapa de alimentación VS (OVP) Bloqueo por baja tensión en la etapa de alimentación VS (UVLO) Apagado térmico (TSD), advertencia térmica (TW)
