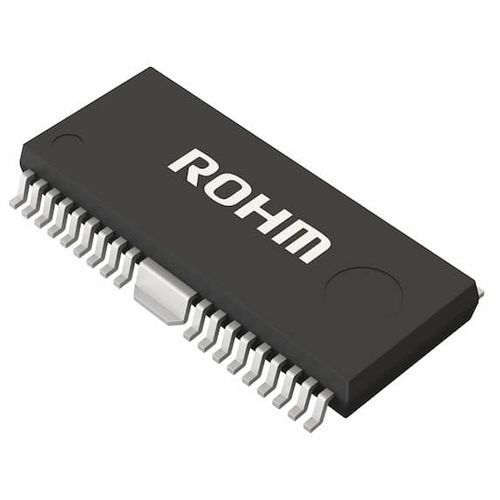

Control de motor puente en H BD63150AFM

para motor eléctrico DC

El BD63150AFM es un driver de motor de puente H de canal incorporado para motor de escobillas de CC. Este controlador puede facilitar el bajo consumo de energía por PWM directo o control de corriente constante PWM. Hay circuitos de protección incorporados en este CI. Es posible emitir una señal de detección anormal para Wired-OR que notifica cada operación del circuito de protección, lo que contribuye a establecer una alta fiabilidad. Entrada de fuente de alimentación única (tensión nominal de 50V) Corriente nominal de salida (pico): 5.0A(6.0A) Salida DMOS de baja resistencia a la conexión Avance, Retroceso, Freno, Abierto Función de ahorro de energía Control PWM externo Control de corriente constante PWM (función de límite de corriente) Función de cancelación de ruido de picos incorporada (no es necesario un filtro de ruido externo) Controlador para motor de escobillas de CC Resistencia pull-down de entrada lógica incorporada Circuito de prevención de conducción cruzada Señal de detección de salida durante estados anormales (Wired-OR) Circuito de apagado térmico (TSD) Circuito de protección contra sobrecorriente (OCP) Circuito de bloqueo por baja tensión (UVLO) Circuito de bloqueo por sobretensión (OVLO) Prevención de suministro fantasma (protege contra el mal funcionamiento cuando se desconecta la fuente de alimentación) Paquete HSOP-M36
