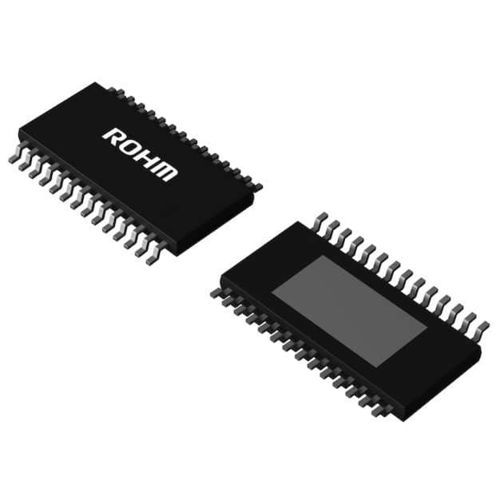

Control de motor puente en H BD62210AEFV

para motor eléctrico DC

El BD62210AEFV es un controlador de motor de puente H de 2 canales integrado para 2 motores de escobillas de CC o 1 motor paso a paso. Este controlador puede facilitar el bajo consumo de energía por PWM directo o control de corriente constante PWM. Hay circuitos de protección incorporados en este CI. Es posible emitir una señal de detección anormal para Wired-OR que notifica el funcionamiento de cada circuito de protección, lo que contribuye a establecer una alta fiabilidad. Entrada de fuente de alimentación única (tensión nominal de 36V) Corriente nominal de salida (pico) : 1.0A (1,5A) Salida DMOS de baja resistencia a la activación (Forward, Reverse, Brake, Open) Función de ahorro de energía Control PWM externo Control de corriente constante PWM (función de límite de corriente) Función de cancelación de ruido de picos incorporada (el filtro de ruido externo es innecesario) Controlador para 2 motores de cepillo de CC Controlador para 1 motor paso a paso FULL STEP, HALF STEP (accionamiento del motor paso a paso) accionamiento de µSTEP mediante DAC externo (accionamiento del motor paso a paso) Resistencia pull-down de entrada lógica incorporada Circuito de prevención de conducción cruzada Señal de detección de salida durante estados anormales (Wired-OR) Circuito de apagado térmico (TSD) Circuito de protección contra sobrecorriente (OCP) Circuito de bloqueo por baja tensión (UVLO) Circuito de bloqueo por sobretensión (OVLO) Prevención de suministro fantasma (protege contra el mal funcionamiento cuando se desconecta la fuente de alimentación) Protección contra cortocircuito de pines adyacentes Protección de montaje invertido Microminiatura, ultrafina y de alta radiación térmica (tipo de metal expuesto) Paquete HTSSOP-B28
