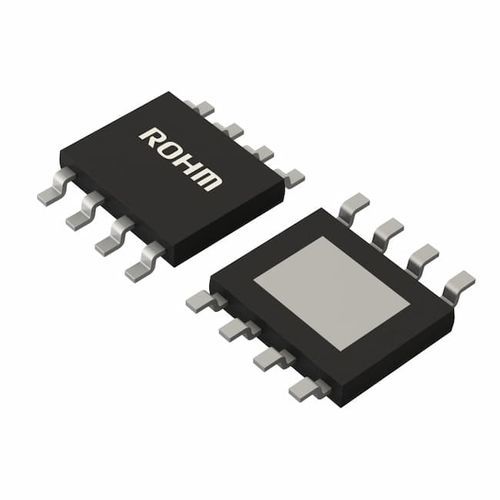

Control de motor puente en H BD62110JEFJ

para motor eléctrico DC

El BD62110JEFJ es un controlador de motor de puente en H de 1 canal integrado para motores de escobillas de CC. Este controlador puede facilitar un bajo consumo de energía mediante PWM directo. Este circuito integrado incorpora circuitos de protección. El funcionamiento de cada circuito de protección contribuye a establecer una alta fiabilidad. Características: ♦Single fuente de alimentación de entrada (tensión nominal de 36V) ♦Corriente de salida nominal (pico) :1.0A (2.0A) salida DMOS de baja resistencia a la conexión ♦Avanzar, retroceder, frenar, abrir control PWM externo ♦Driver para el motor de cepillo de la C.C ♦Resistencia de pull-down de entrada lógica incorporada circuito de prevención de conducción cruzada circuito de desconexión térmica (TSD) circuito de protección contra sobrecorriente (OCP) circuito de bloqueo por baja tensión (UVLO) circuito de bloqueo por sobretensión (OVLO) ♦Prevención de alimentación fantasma (protege contra el mal funcionamiento cuando se desconecta la fuente de alimentación) protección contra cortocircuito de pines adyacentes protección contra montaje invertido encapsulado HTSOP-J8
