Conector RF

BNCTNCPCB

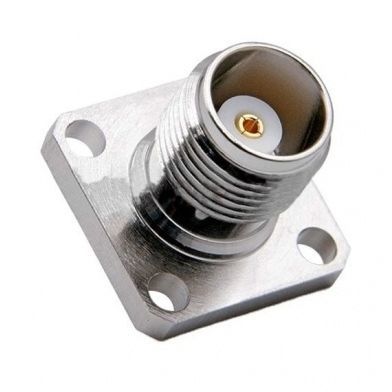

- Puede terminar en coaxial, PCB (placa de circuito impreso) o terminal; - Puede ser de género macho o hembra en roscas de polaridad estándar o polaridad inversa, con impedancia de 50 ohmios; - El cuerpo puede ser recto o en ángulo recto; - El método de montaje puede ser a presión, mamparo, panel de 4 orificios o sin montaje; - Los métodos de fijación incluyen abrazadera/soldadura, engarce/soldadura, soldadura o soldadura/soldadura; - El cuerpo es de latón o acero inoxidable. La serie de conectores TNC es una serie en miniatura, roscada y resistente a la intemperie, con una impedancia constante de 50 ohmios y un rango de frecuencias de CC a 11 GHz. La serie TNC comparte su diseño de contacto con la serie BNC, utilizando una tuerca de acoplamiento roscada para un acoplamiento seguro y un rendimiento de frecuencia más alto que el BNC; este conector TNC de terminal hembra con brida de 4 orificios tiene un tipo de interfaz de terminal de patilla y una impedancia de 50 ohmios, el método de fijación utiliza soldadura de blindaje/contacto, su cuerpo recto es de latón niquelado.
