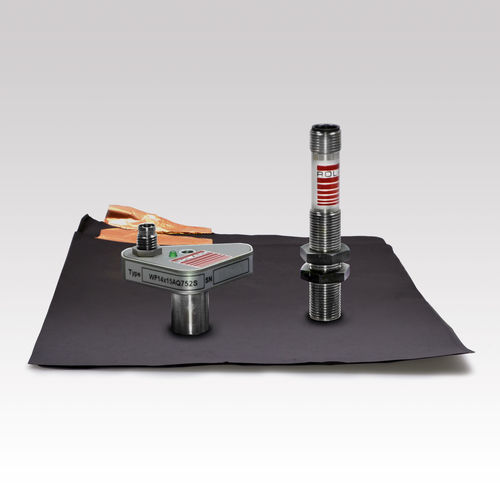

Sensor de doble capa para celdas de batería WF14

Sistema de detección de doble chapa para eléctrodos Li-Ion y láminas finas no magnéticas sobre la base de un sensor de corriente parásita. Este sensor realiza una detección de doble chapa y se caracteriza por un tiempo de respuesta muy rápido (menos de 20 ms). Características: Producto de conductividad y espesor: 300-3000 / Ohm Principio de medición de corriente parásita Tamaño del sensor M12x1 (WF12IG453S) Para montaje en "en pinza para baterías Schmalz SBG" (WF14x15AQ413S) Tiempo de respuesta muy rápido - menos de 20 ms Salida analógica para la conexión al PLC Datos técnicos: Espacio de aire sin restricciones 0 1.0 mm Espacio de aire absoluto más largo: 1.5 mm* Variación de espacio de aire durante la medición: ... Espacio de aire 0.0 mm < -0.0 / + 0.2 mm ... Espacio de aire 1.0 mm < +/- 0.2 mm ... Espacio de aire 1.4 mm < +/- 0.1 mm Latencia de señal analógica a fondo de escala: < 20 ms Alimentación: 20 28 VDC Corriente: < 50 mA Tensión de salida: 0/2 10 V Carga tensión de salida: 100 KOhm (min. 20 KOhm) Corriente de salida: 0/4 ... 20 mA Carga de salida de corriente: 50 Ohm (min. 0 Ohm / max. 300 Ohm) Rango de temperatura: +15°C ... +45°C (en funcionamento) -20°C... +70°C (almacenamiento) Peso del sensor: 25 g (WF12IG153S) 40 g (WF14x15AQ153S) Conformidad: CE *Mayores espacios de aire pueden reducir dramáticamente la capacidad de detectar la segunda chapa
