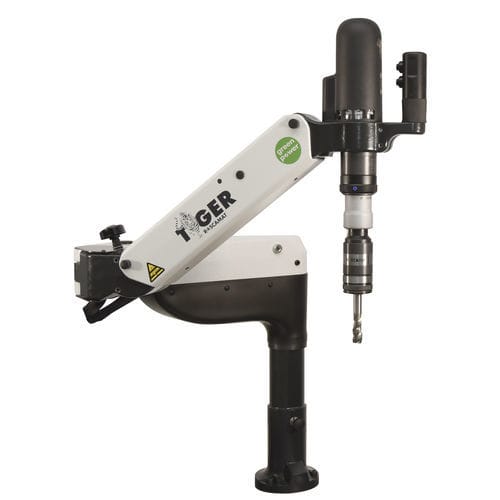

La máquina esta formada por un brazo radial unido en un brazo basculante que trabaja a través de un amortiguador neumático. la cabeza y el motor eléctrico se encuentran al final del brazo basculante para moverse siempre en ángulo recto respecto a su área de trabajo.
A través de la base y por medio de tres agujeros M8 (120°) la máquina puede ser fijada a la zona de trabajo. También se puede fijar a través de una brida.
La velocidad es regulada a través del variador que se encuentra a la «caja eléctrica». La velocidad de giro ,la lubricación automática opcional y el control de profundidad se pueden regular a trabas de los botones que se encuentran en el «brazo radial». Así se puede adaptar la velocidad según el tamaño de la rosca.
La máquina está equipada con un motor de alta frecuencia monofásico (220v o 110v) que se capaz de adaptarse al sistema modular consistente en 7 cambios rápidos (reductores). Como resultado nos permite adaptar la velocidad por cada tipo de rosca.
Elevador
Podemos aumentar el área de trabajo en 130mm para poder trabajar en diferentes alturas.
Motor de alta frecuencia Potencia 0,55Kw Monofásico (220v or 110v). Voltaje suministrado al motor:200-240V. 50/50Hz. Velocidad mínima 90rpm- Velocidad máxima:2100 rpm
La ROSCAMAT TIGER -VH-(vertical y horizontal,4×90º) incluye un cabezal articulado manual que permite posicionar el motor en cuatro posiciones a 90° y roscar vertical y horizontalmente.
Área de trabajo
Roscamat tiger Radio: 1020 mm / Altura: 535 (660) mm
Roscamat tiger VH Radio: 1160 mm / Altura: 535 (660) mm
